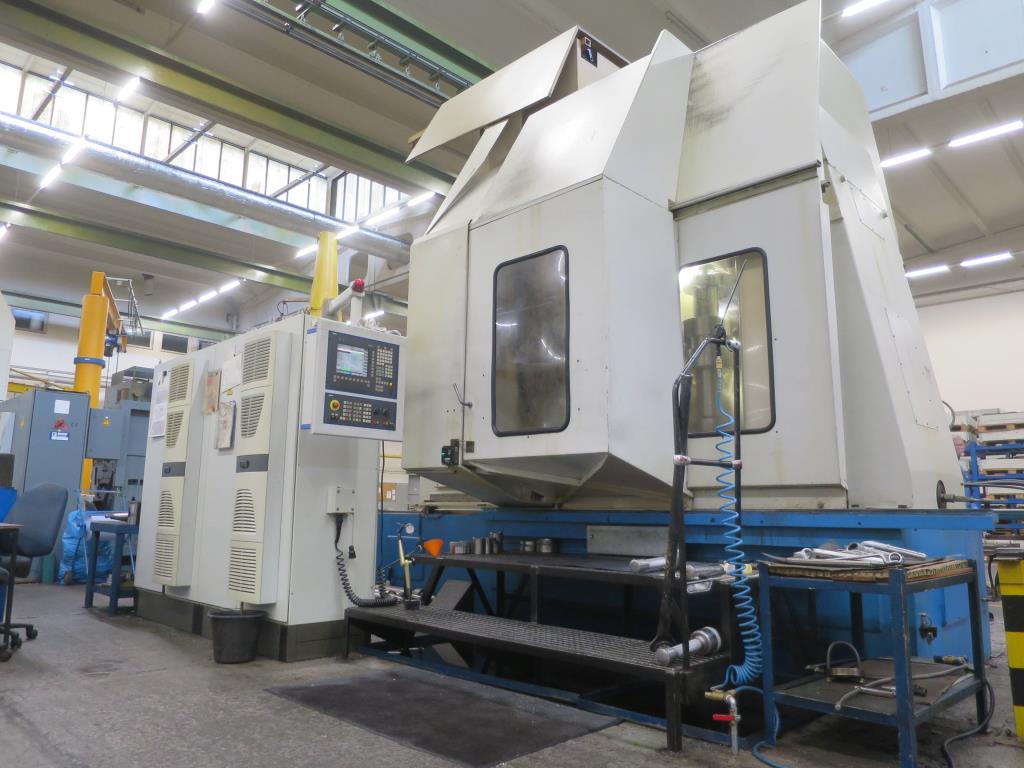

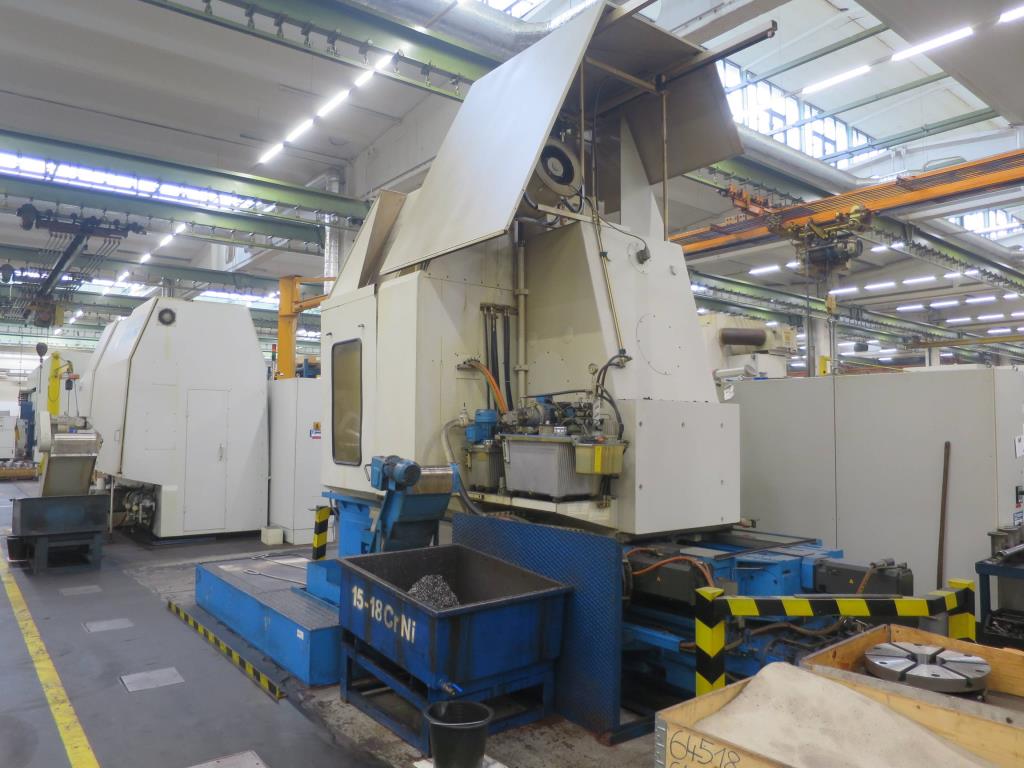

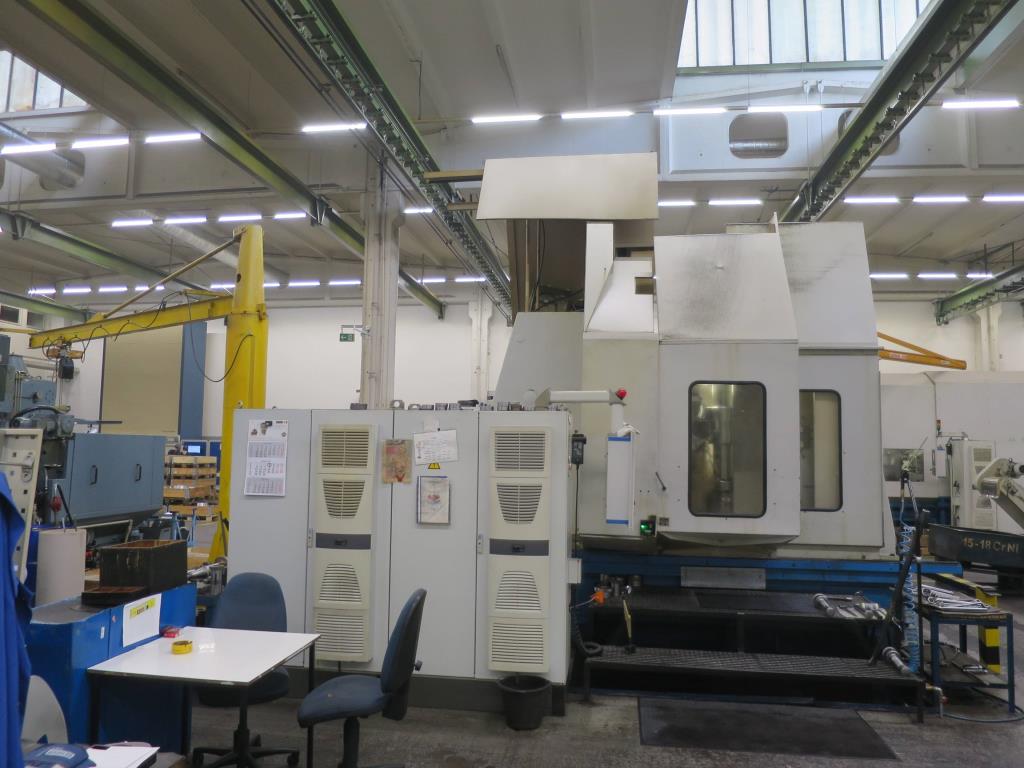

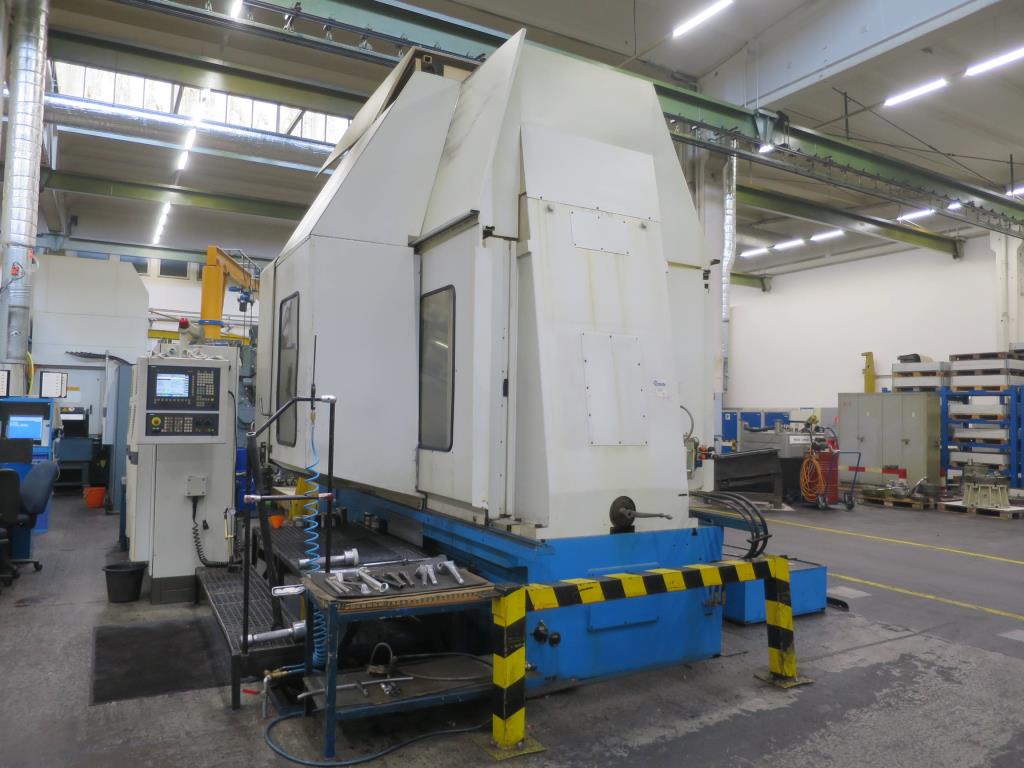

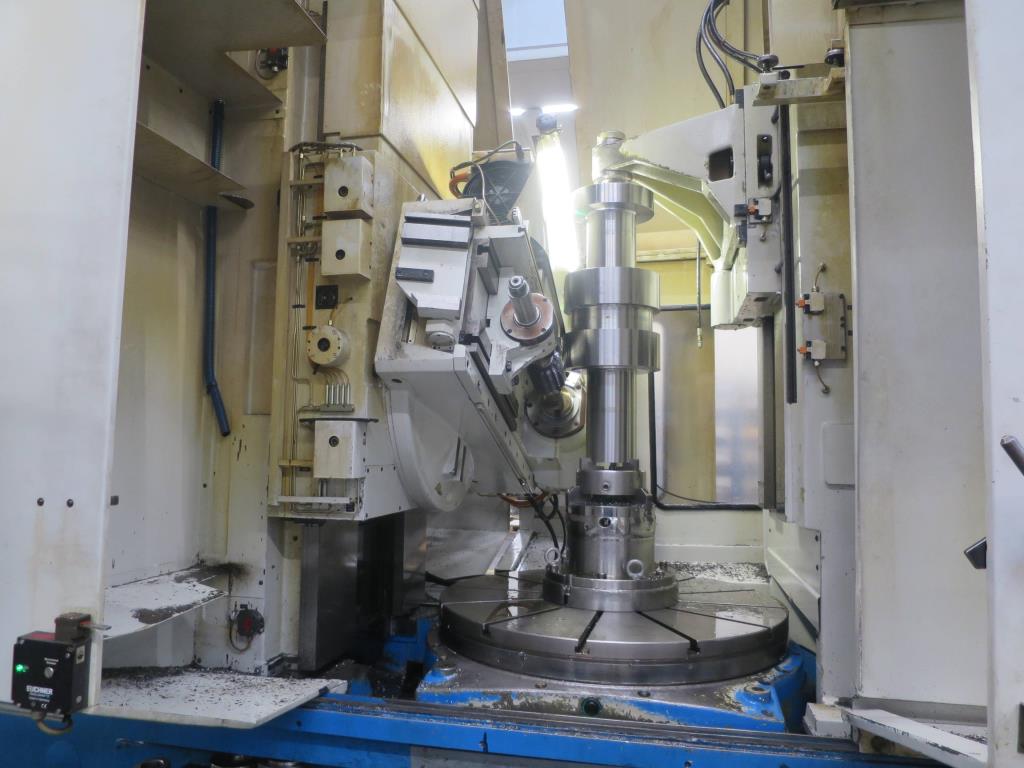

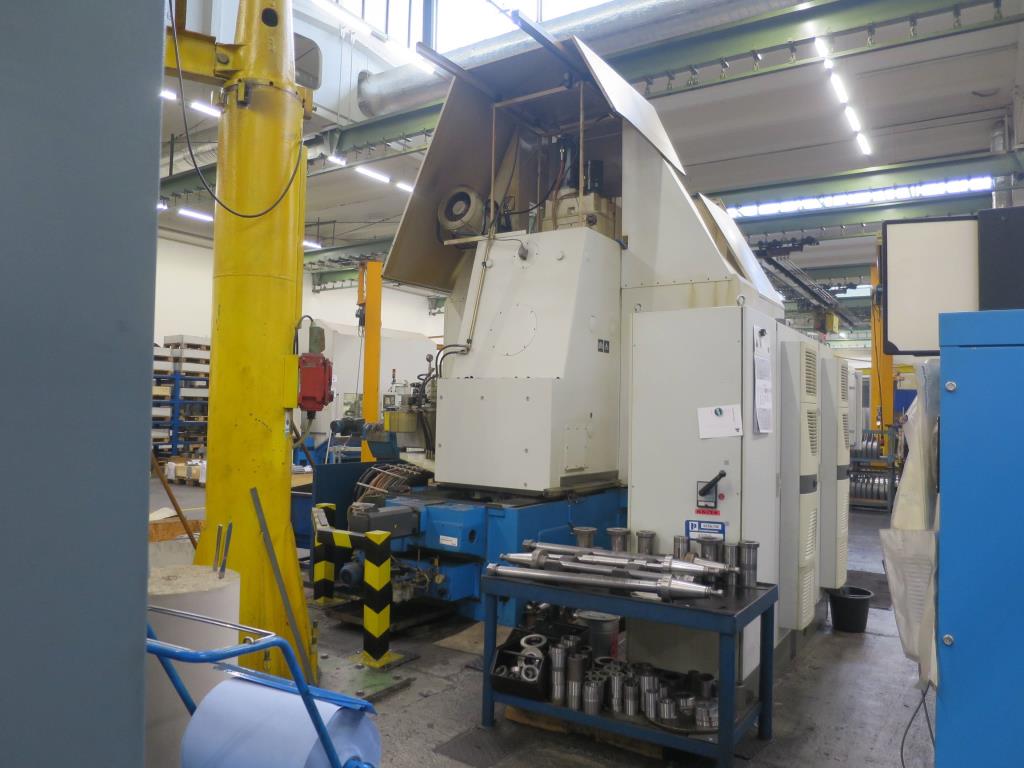

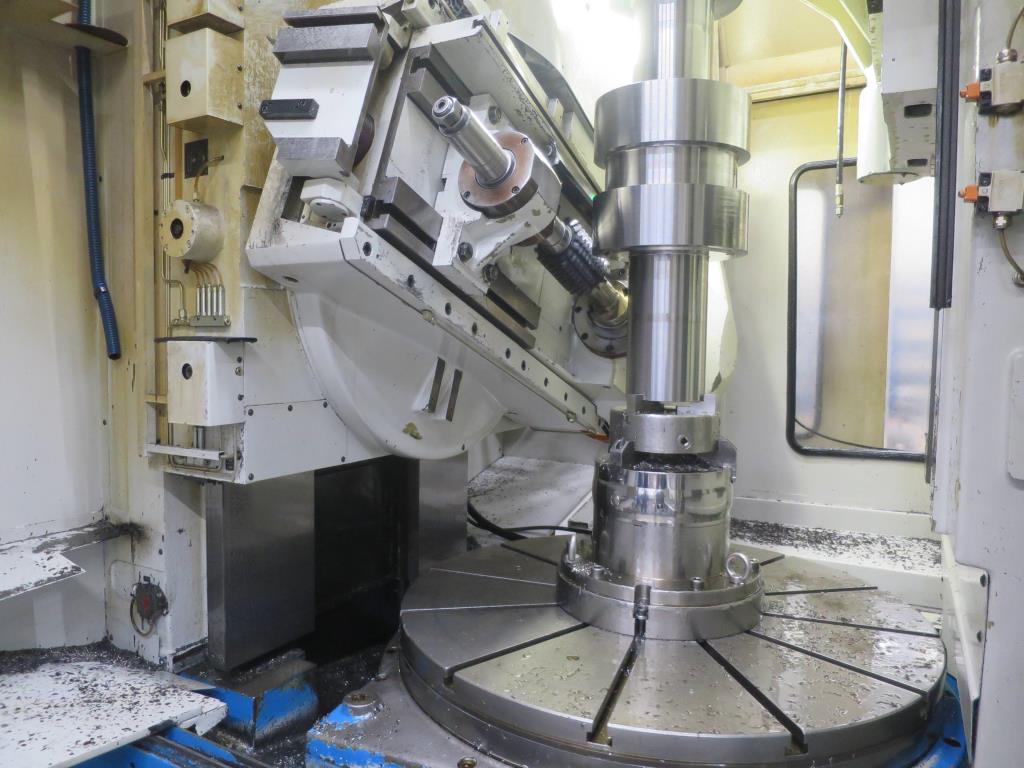

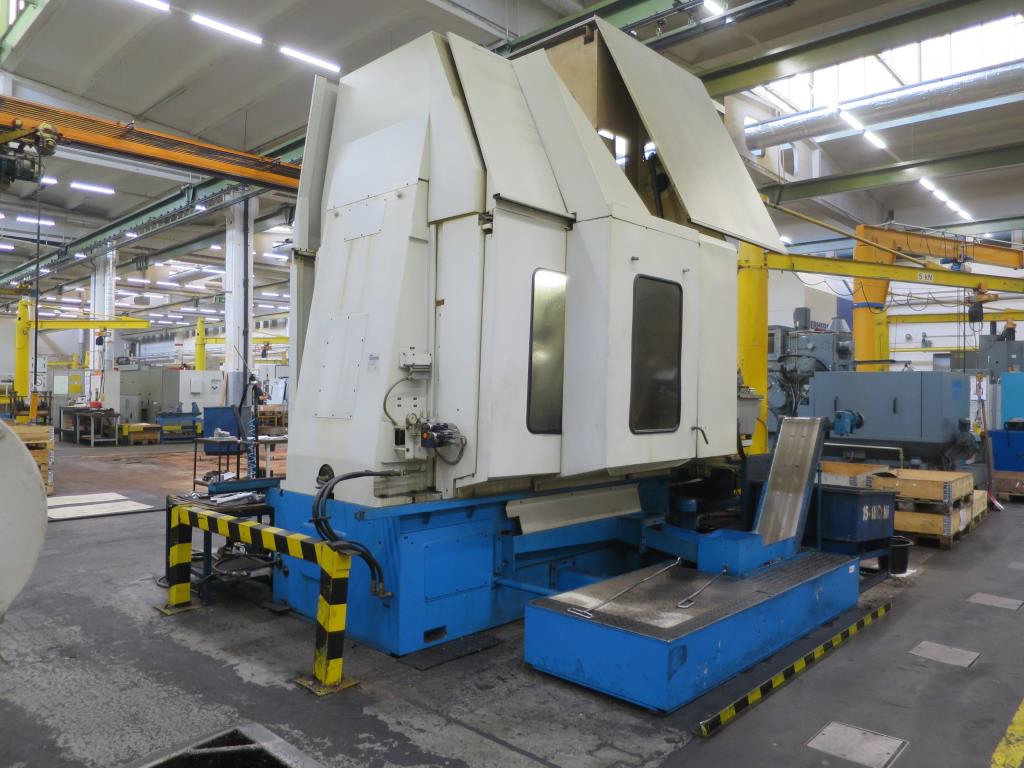

CNC frézka na ozubení (progr. šipkové ozubení) WMW/Modul ZFWZ 12 CNC

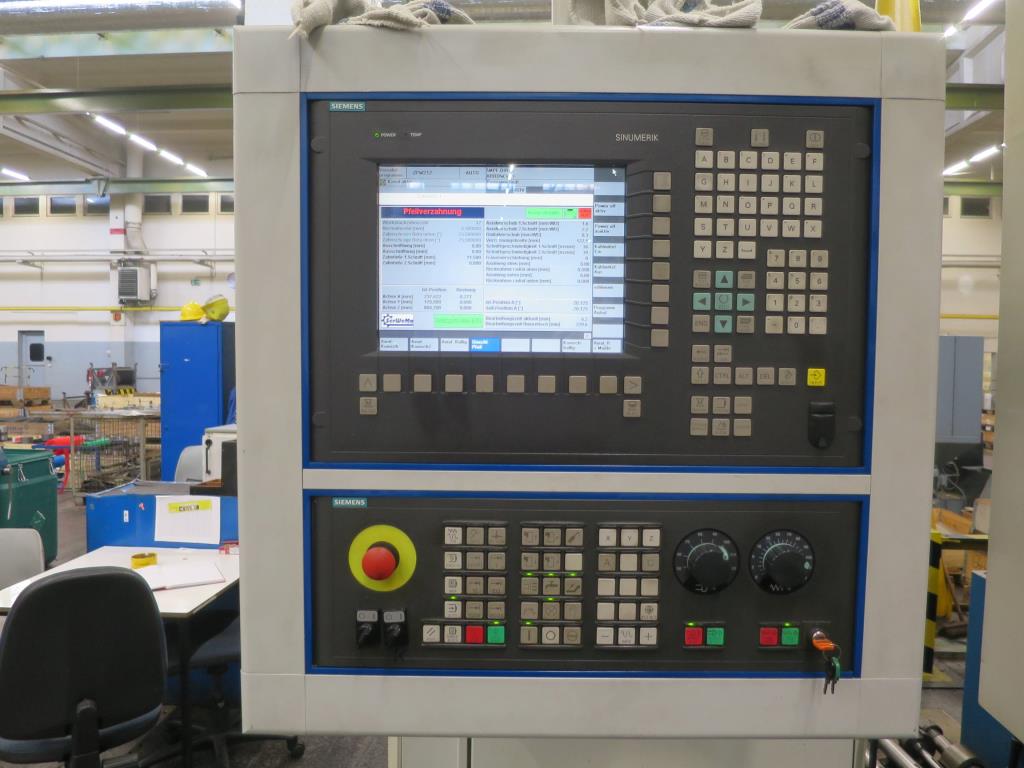

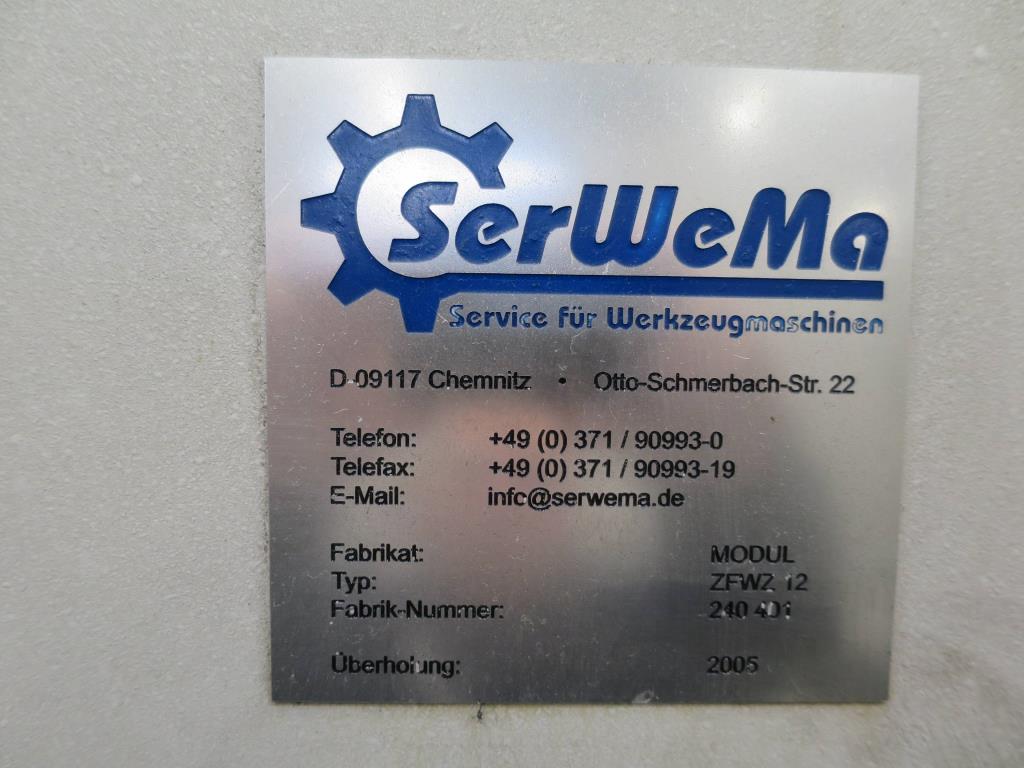

Retrofit 2005 (SerWeMA), Ser.Č. 240401, hmotnost stroje 18 000 kg, připojené zatížení 75 kVA, Ø obrobku max. 1 250 mm, modul pro frézovací desku max. 18 mm, axiální posuv max. 990 mm, tangenciální posuv max. 360 mm, radiální posuv max. 920 mm, úhel šroubovice zubů max. 45°, min. počet frézovaných zubů 6, Ø frézování max. 325 mm, délka frézy max. 450 mm, upínací plocha Ø 1 200 mm, zatížení stolu max. 5 000 kg, vystředění stolu Ø 350 H6 mm, hloubka vystředění stolu s odstraněným hydr. upínacím zařízením obrobku 80/150 mm, vzdálenost mezi středem frézy a upínací plochou stolu min. stolu min./max. 310/1 300 mm, vzdálenost mezi středem frézy a středem stolu min./max. 80/1 000 mm, Ø otvoru protilehlého ložiska 90 H6 mm, kužel pohonu frézovacího trnu 55, otáčky frézy plynule nastavitelné 8 - 250 ot/min, náklon frézovací hlavy 20°/min, otáčky upínacího stolu max. 8 ot/min, posuvy: tangenciální plynule 0,1 - 5 mm/ot, axiální plynule 0,1 - 16 mm/ot, radiální plynule 0,1 - 2 mm/ot, protikus, chladicí mazací systém, magnetický dopravník třísek, systém odsávání olejové mlhy/filtr, řídicí systém, Siemens, typ Sinumerik 840 D se šípovým převodovým programem.
