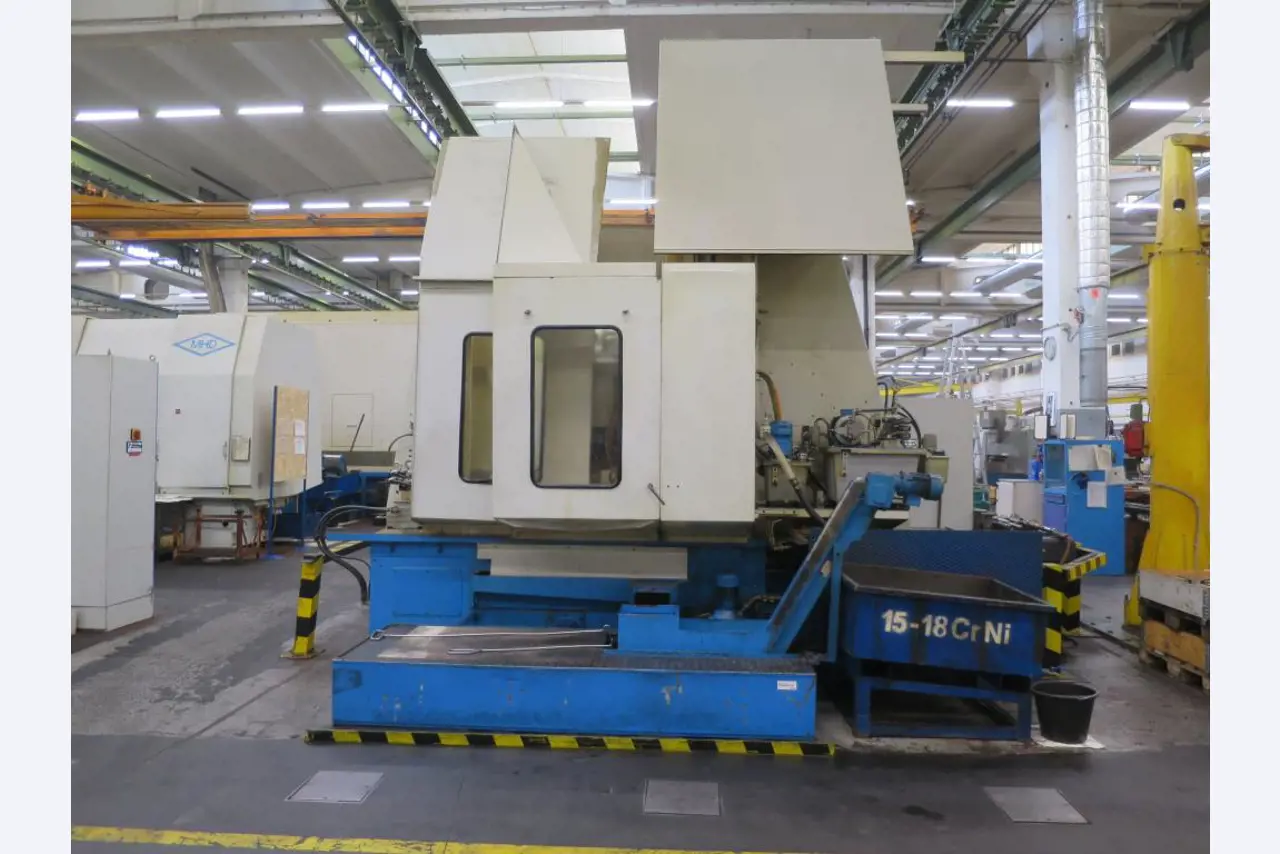

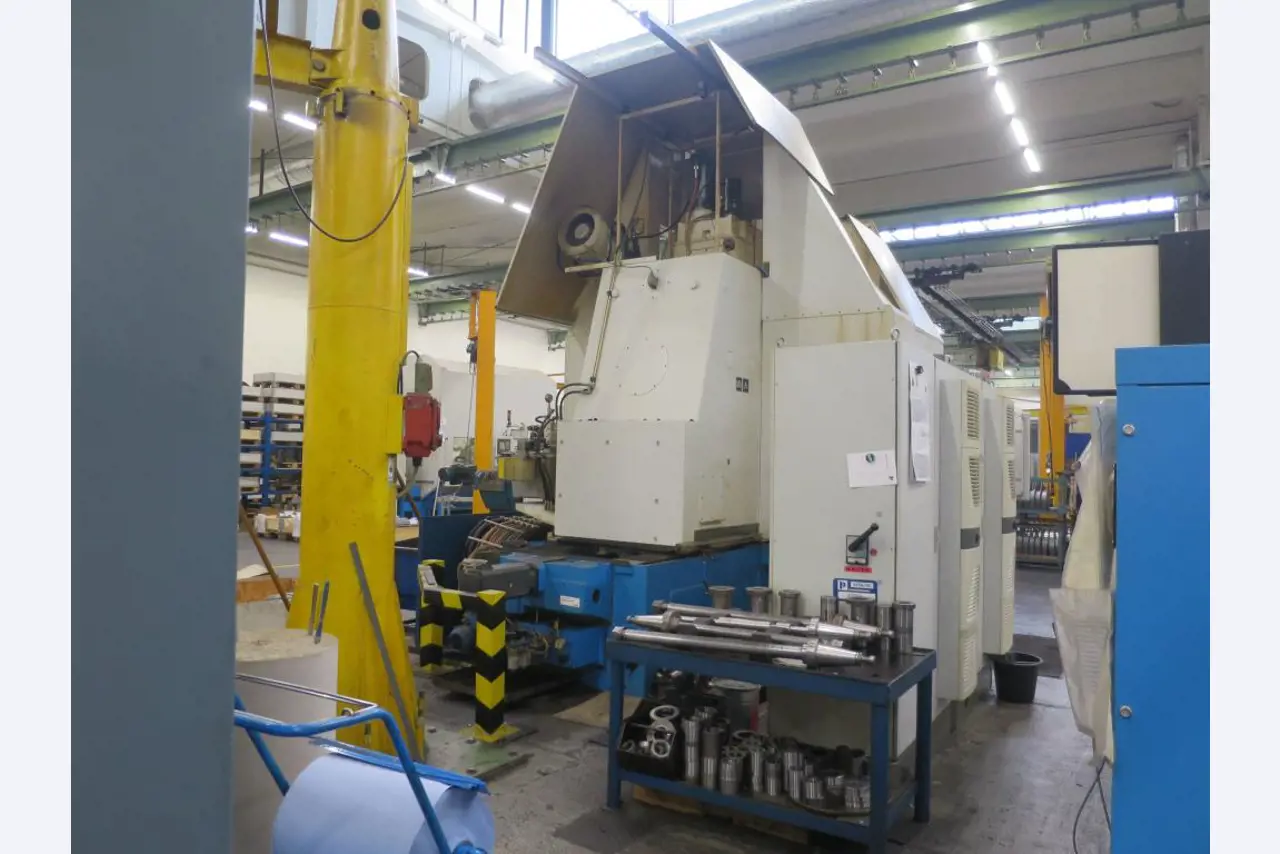

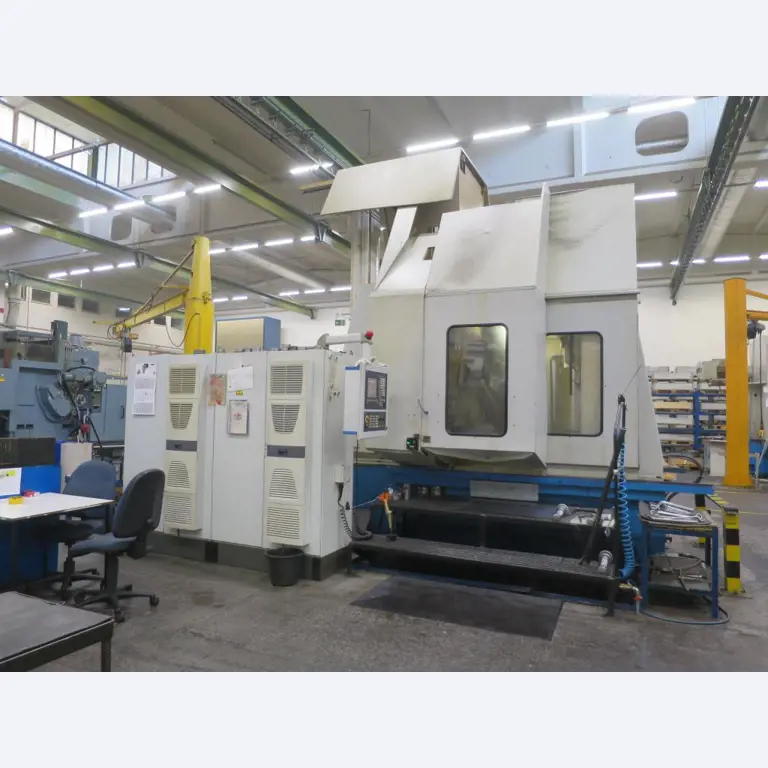

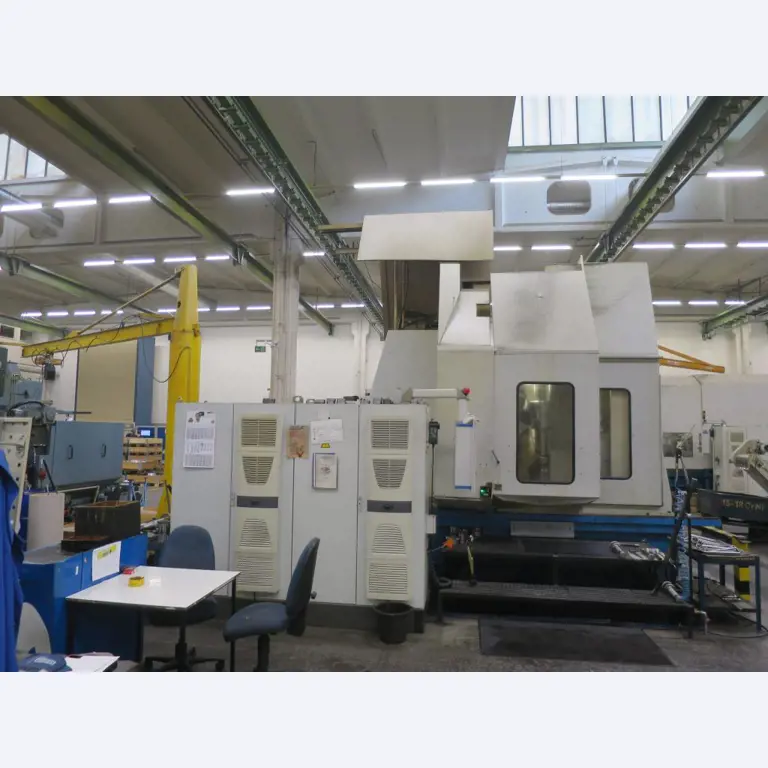

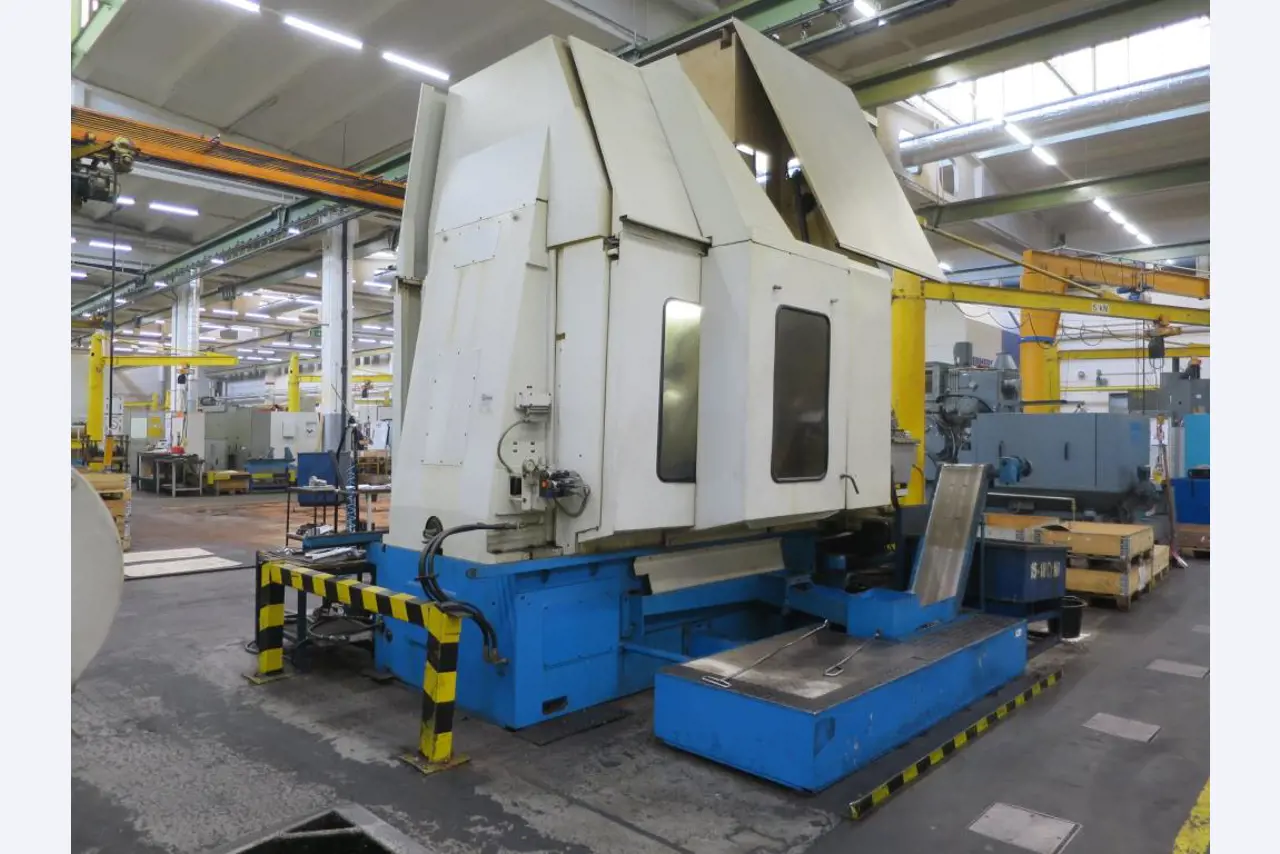

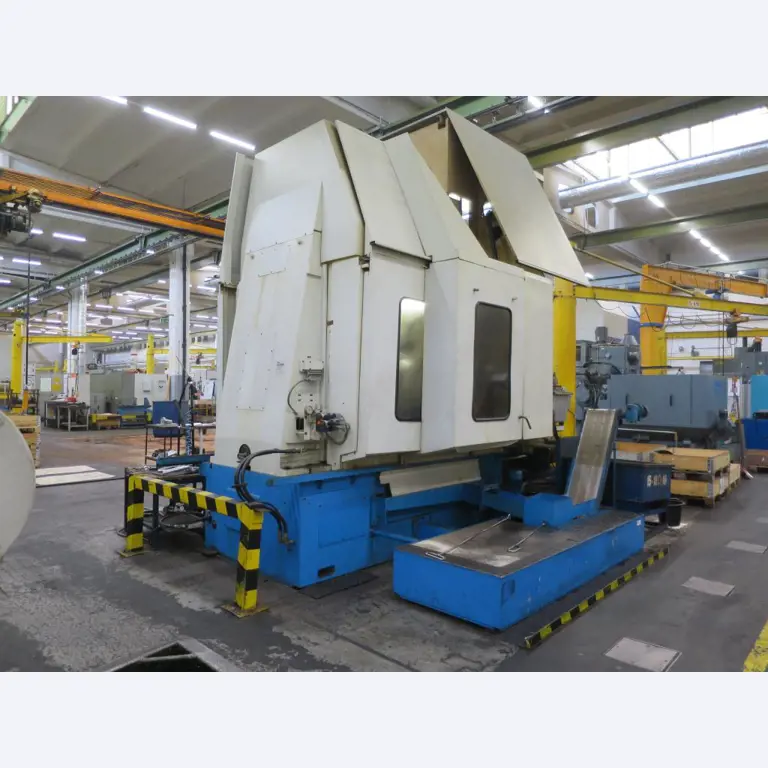

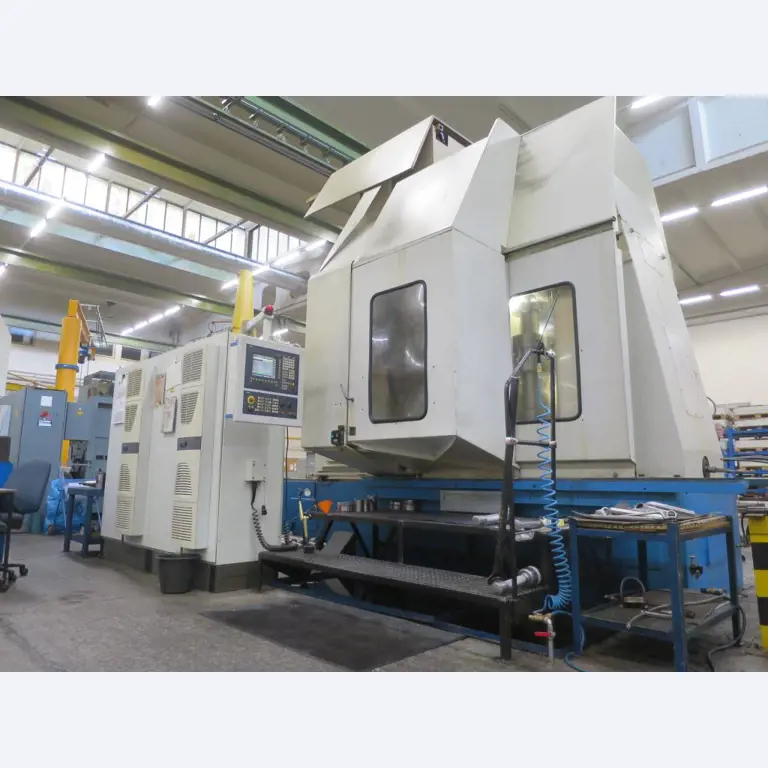

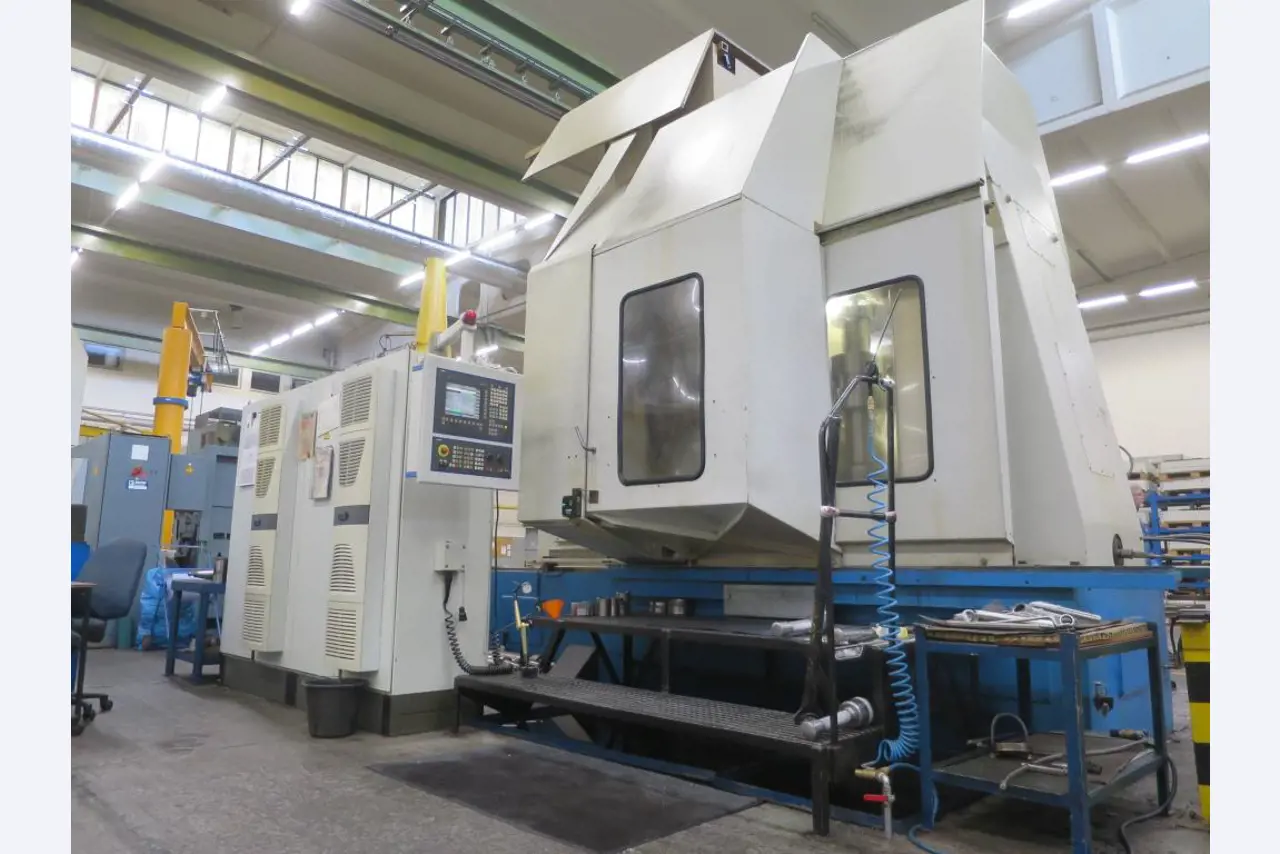

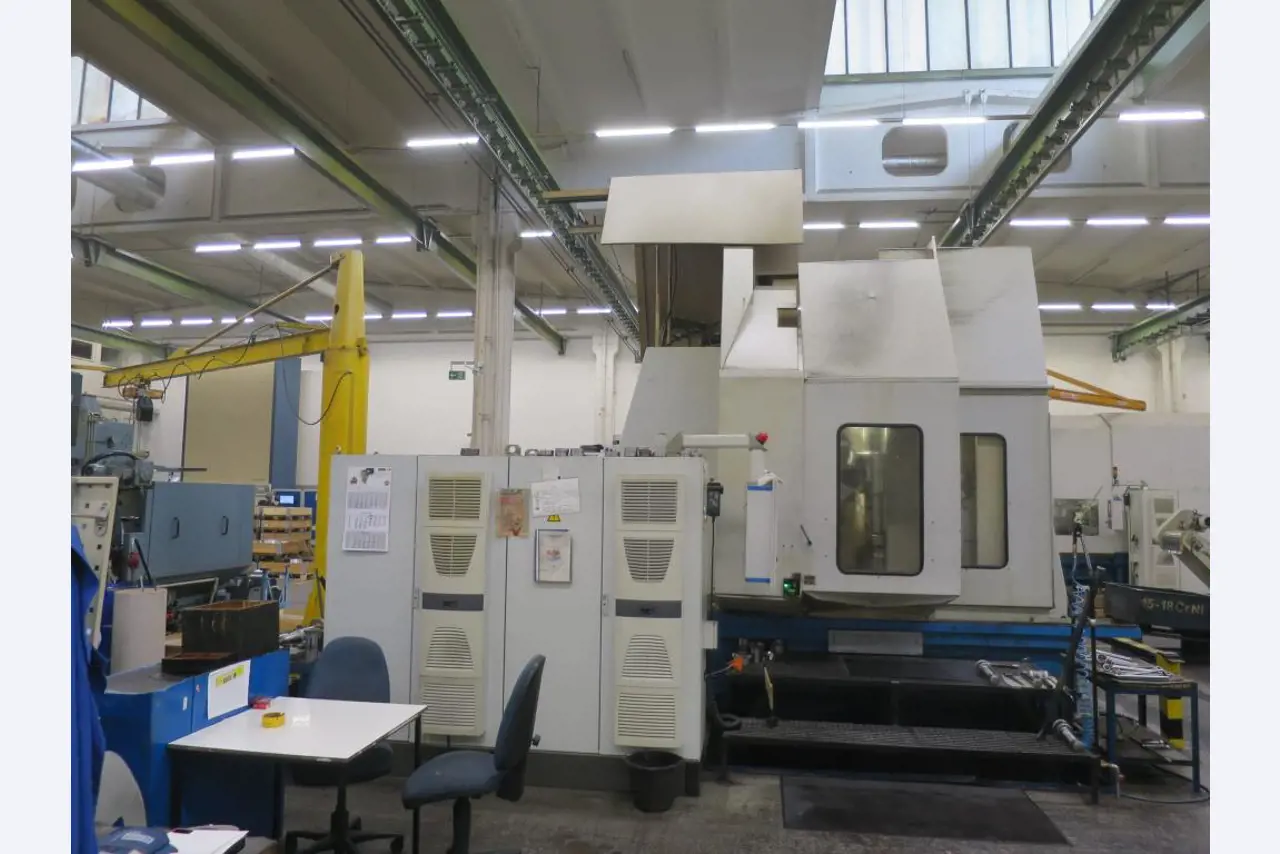

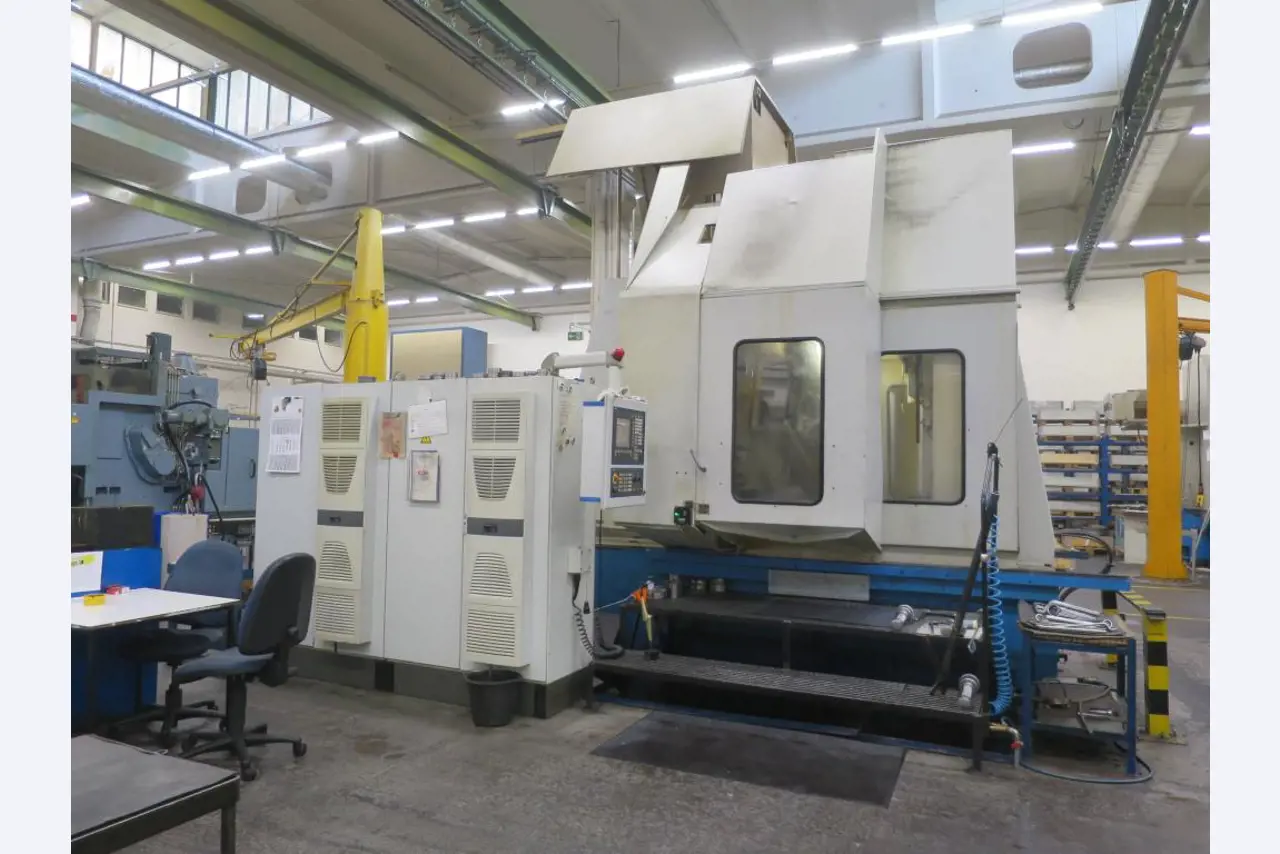

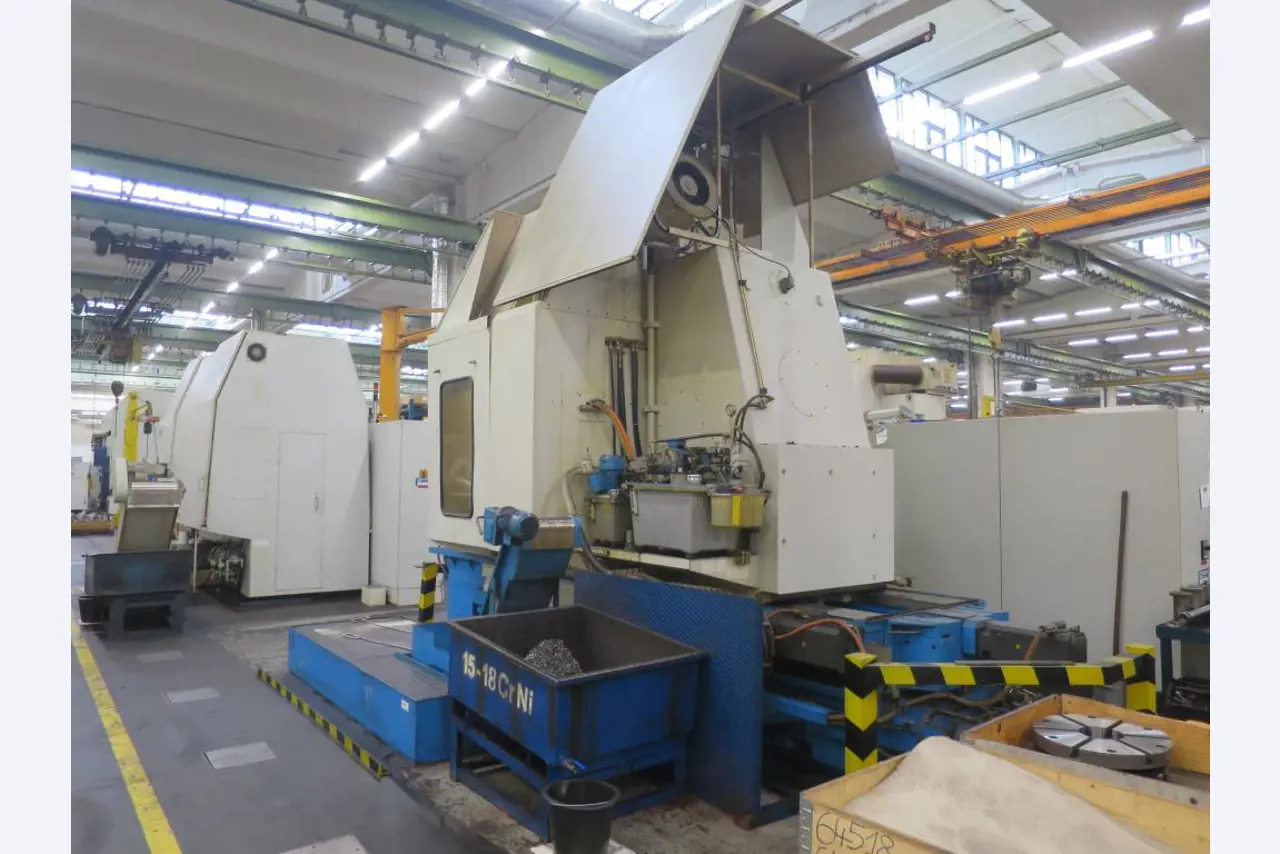

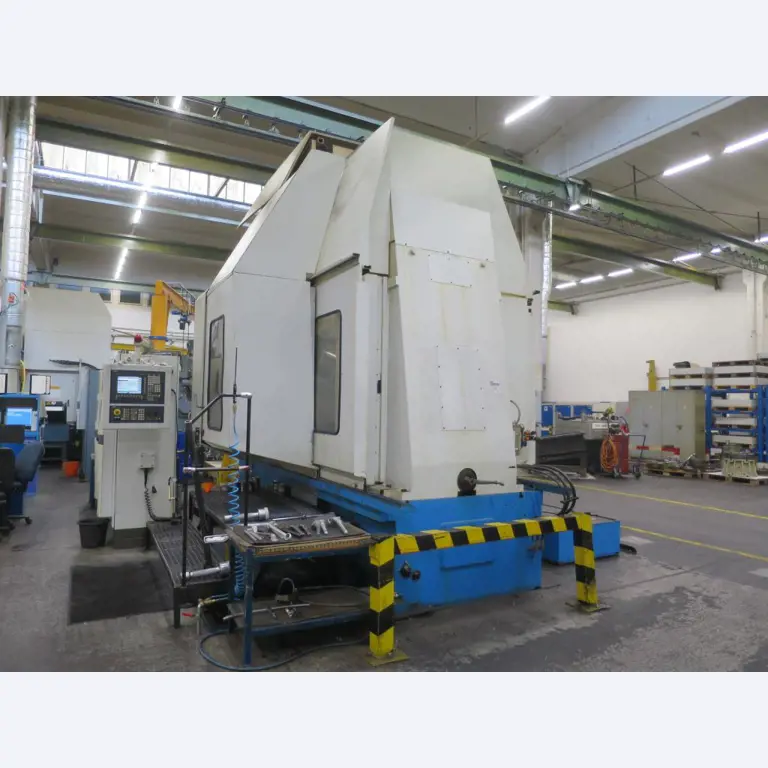

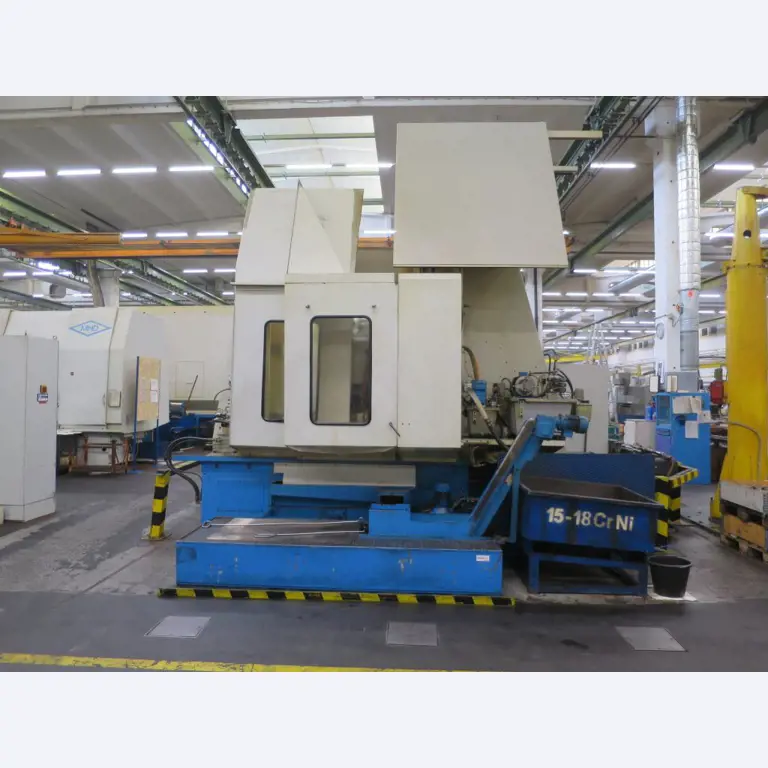

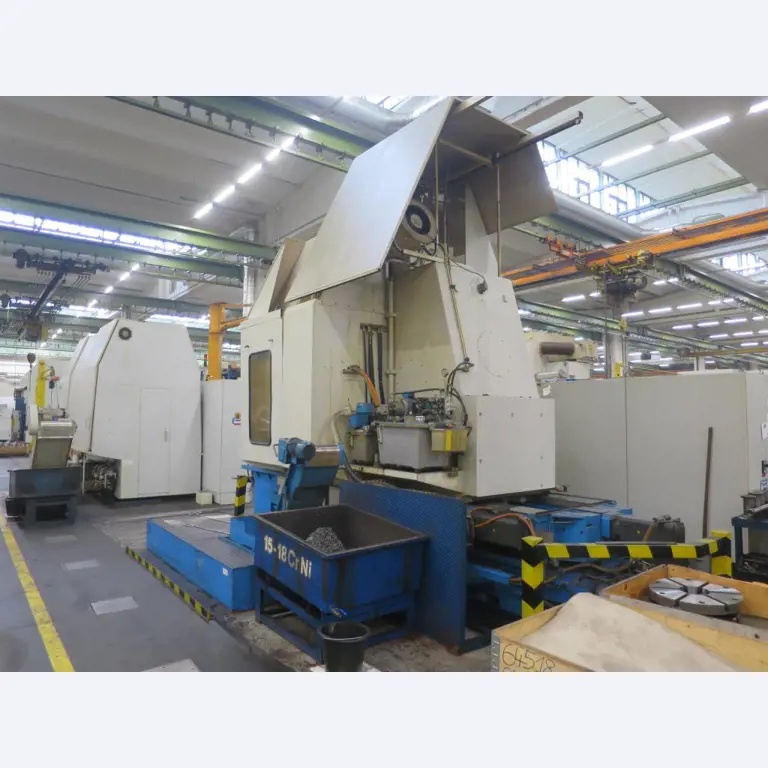

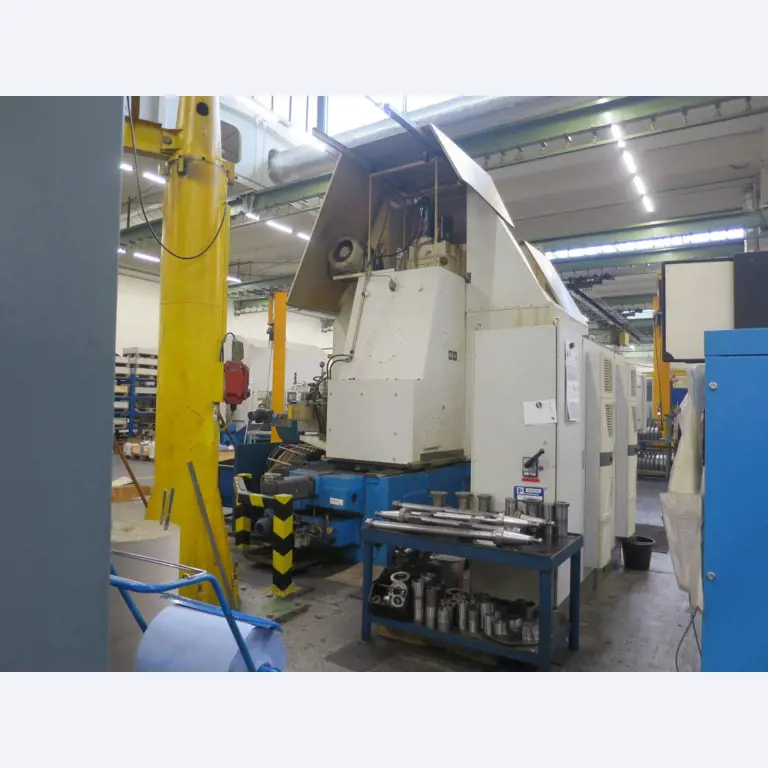

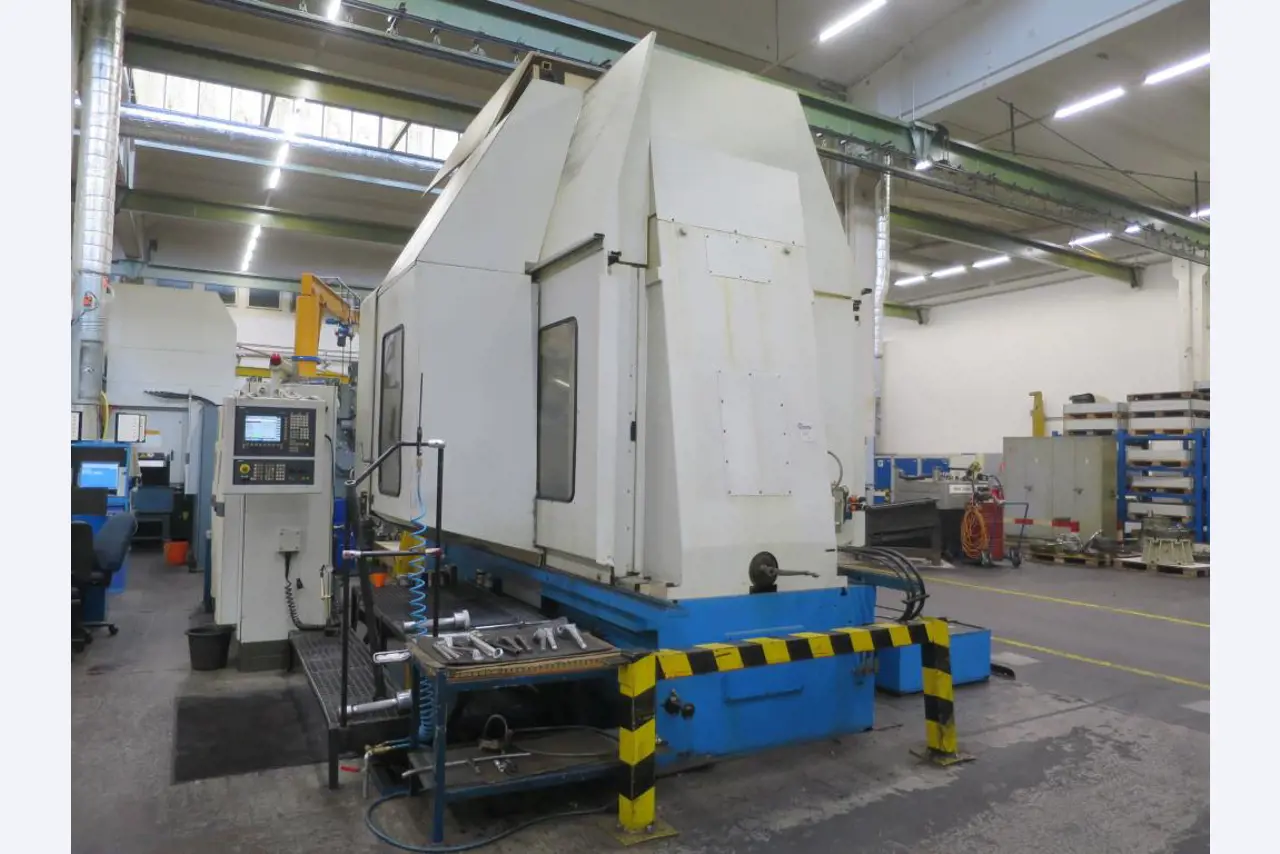

Obrabiarka CNC do kół zębatych (progr. uzębienie strzałkowe) WMW/Modul ZFWZ 12 CNC

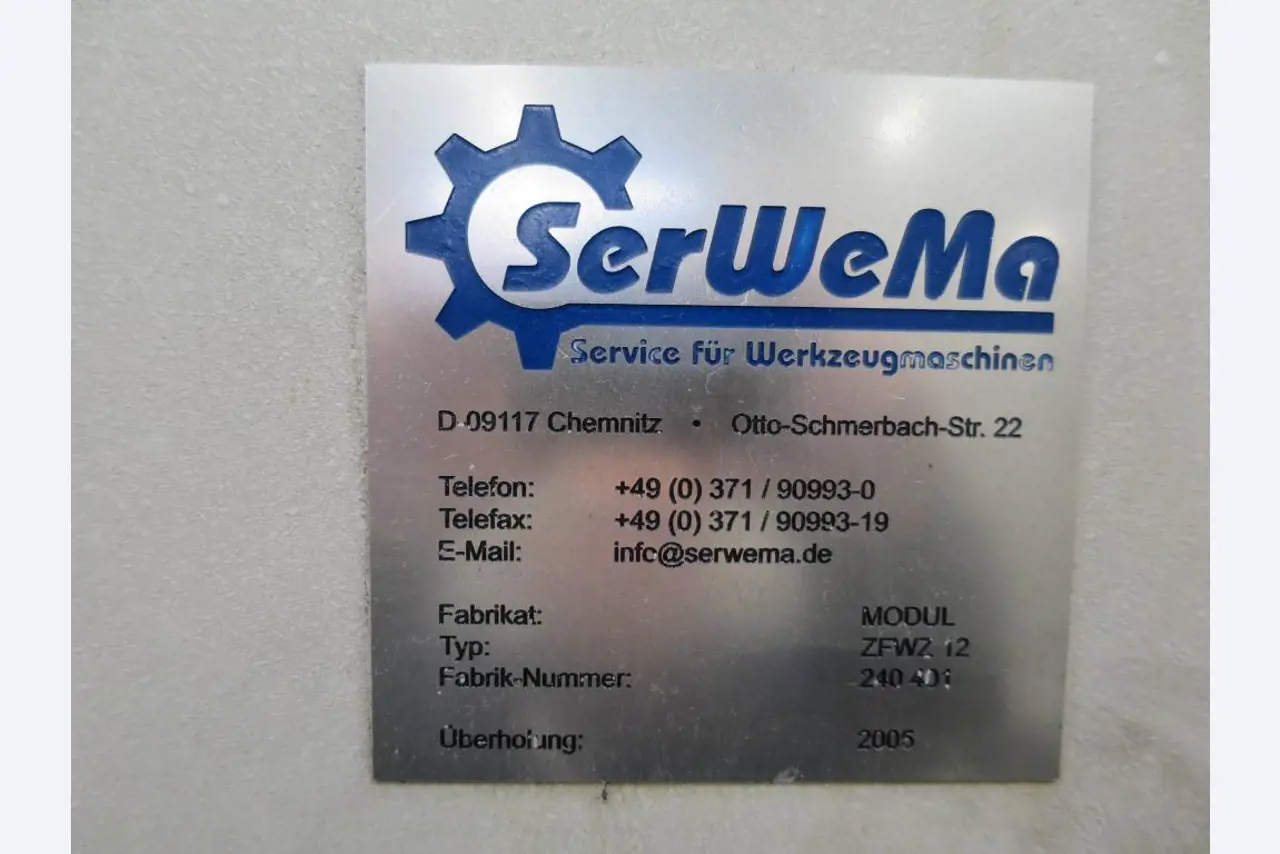

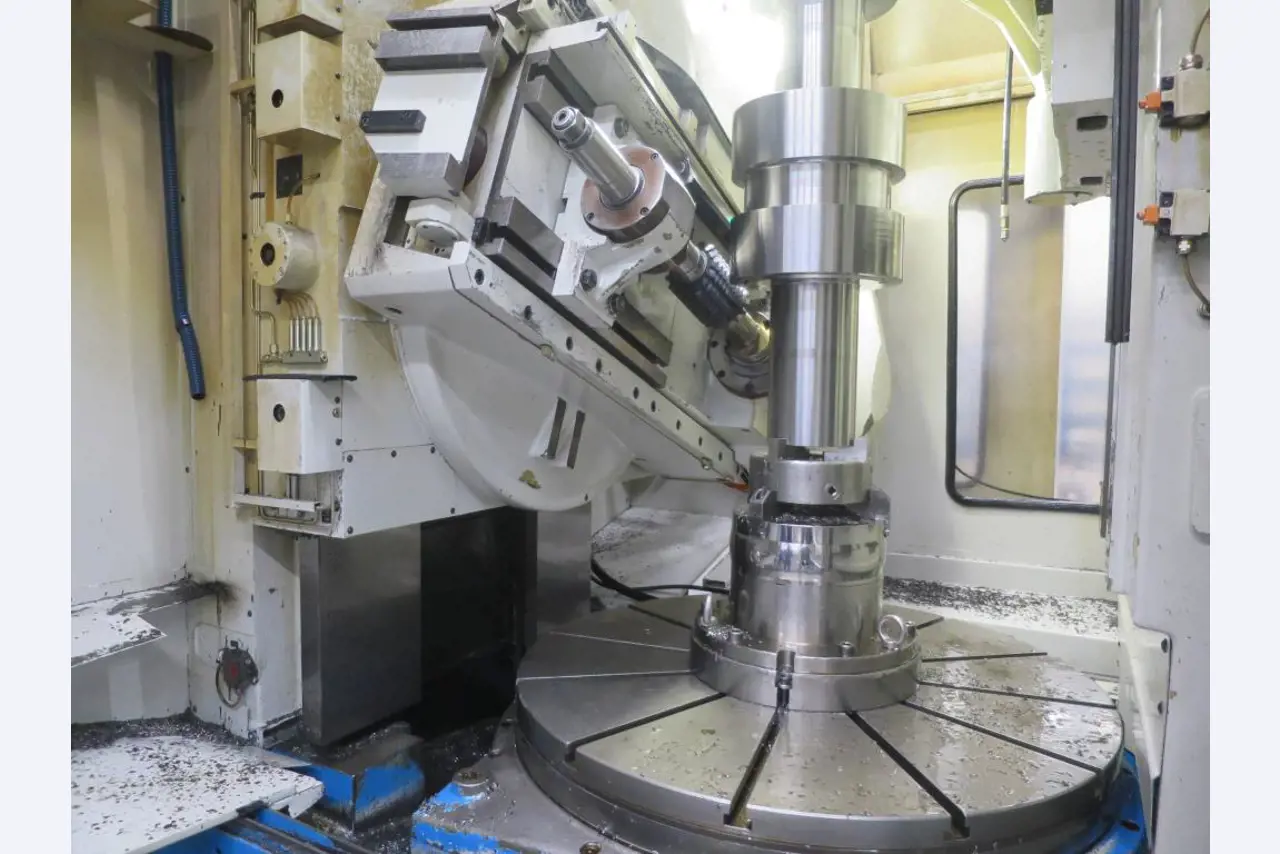

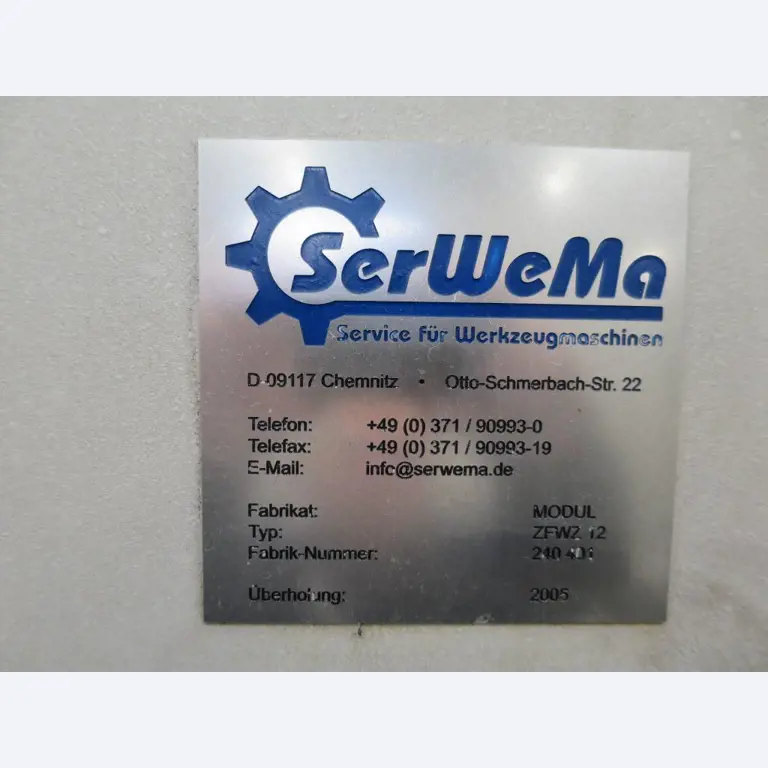

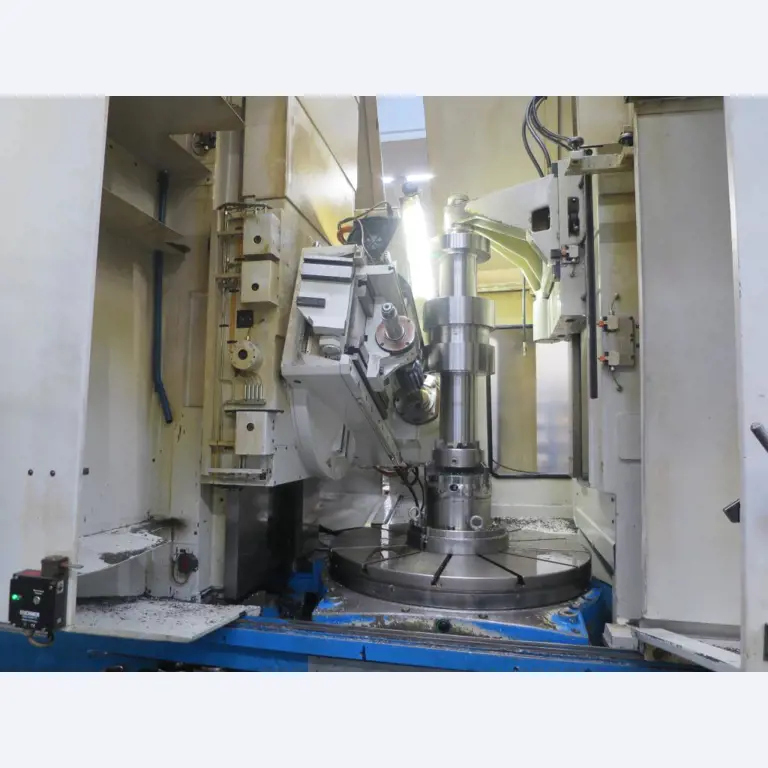

Retrofit 2005 (SerWeMA), Ser.Nr 240401, masa maszyny 18.000 kg, podłączone obciążenie 75 kVA, Ø obrabianego przedmiotu maks. 1.250 mm, moduł frezu do płyt maks. 18 mm, posuw osiowy maks. 990 mm, posuw styczny maks. 360 mm, posuw promieniowy maks. 920 mm, kąt spirali zęba maks. 45°, min. liczba zębów do frezowania 6, Ø frezowania maks. 325 mm, długość frezu maks. 450 mm, powierzchnia mocowania Ø 1.200 mm, obciążenie stołu maks. 5.000 kg, Ø centrowania stołu 350 H6 mm, głębokość centrowania stołu z usuniętym hydr. urządzeniem mocującym obrabiany przedmiot 80/150 mm, odległość między środkiem frezu a powierzchnią mocowania stołu min. stół min./maks. 310/1.300 mm, odległość między środkiem frezu a środkiem stołu min./maks. 80/1.000 mm, Ø otworu łożyska przeciwbieżnego 90 H6 mm, stożek napędowy trzpienia frezarskiego 55, prędkość obrotowa frezu bezstopniowo regulowana 8 - 250 obr/min, pochylenie głowicy frezarskiej 20°/min, prędkość obrotowa stołu mocującego maks. 8 obr/min. 8 obr/min, posuwy: styczny regulowany bezstopniowo 0,1 - 5 mm/obr, osiowy regulowany bezstopniowo 0,1 - 16 mm/obr, promieniowy regulowany bezstopniowo 0,1 - 2 mm/obr, przeciwtrzymacz, układ chłodzenia smarem, magnetyczny przenośnik wiórów, układ odsysania/filtracji mgły olejowej, układ sterowania, Siemens, typ Sinumerik 840 D z programem przekładni strzałkowej.
