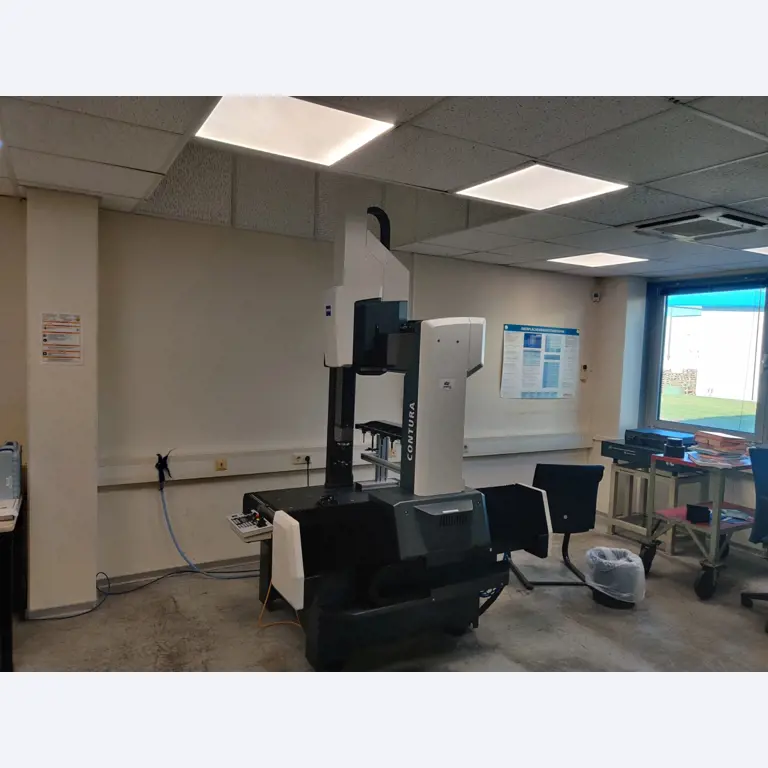

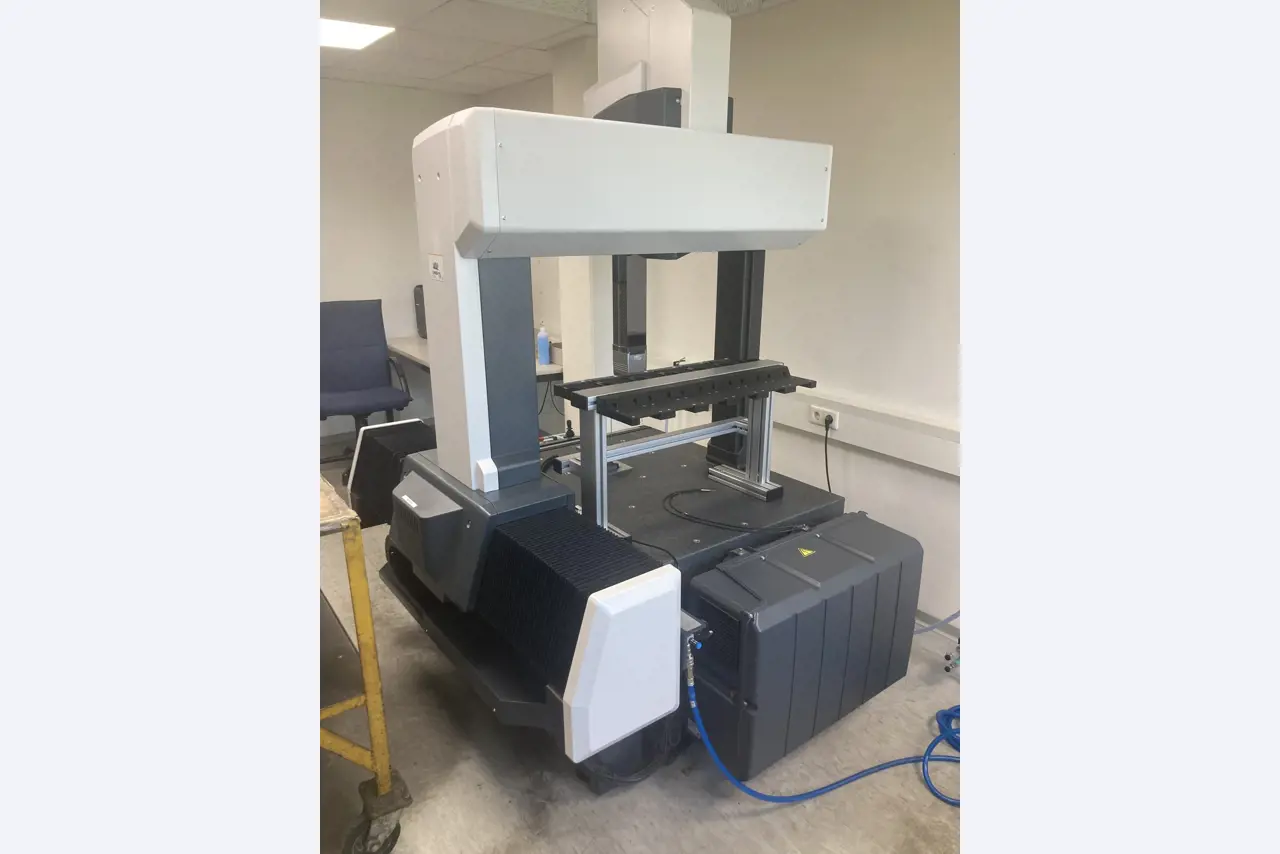

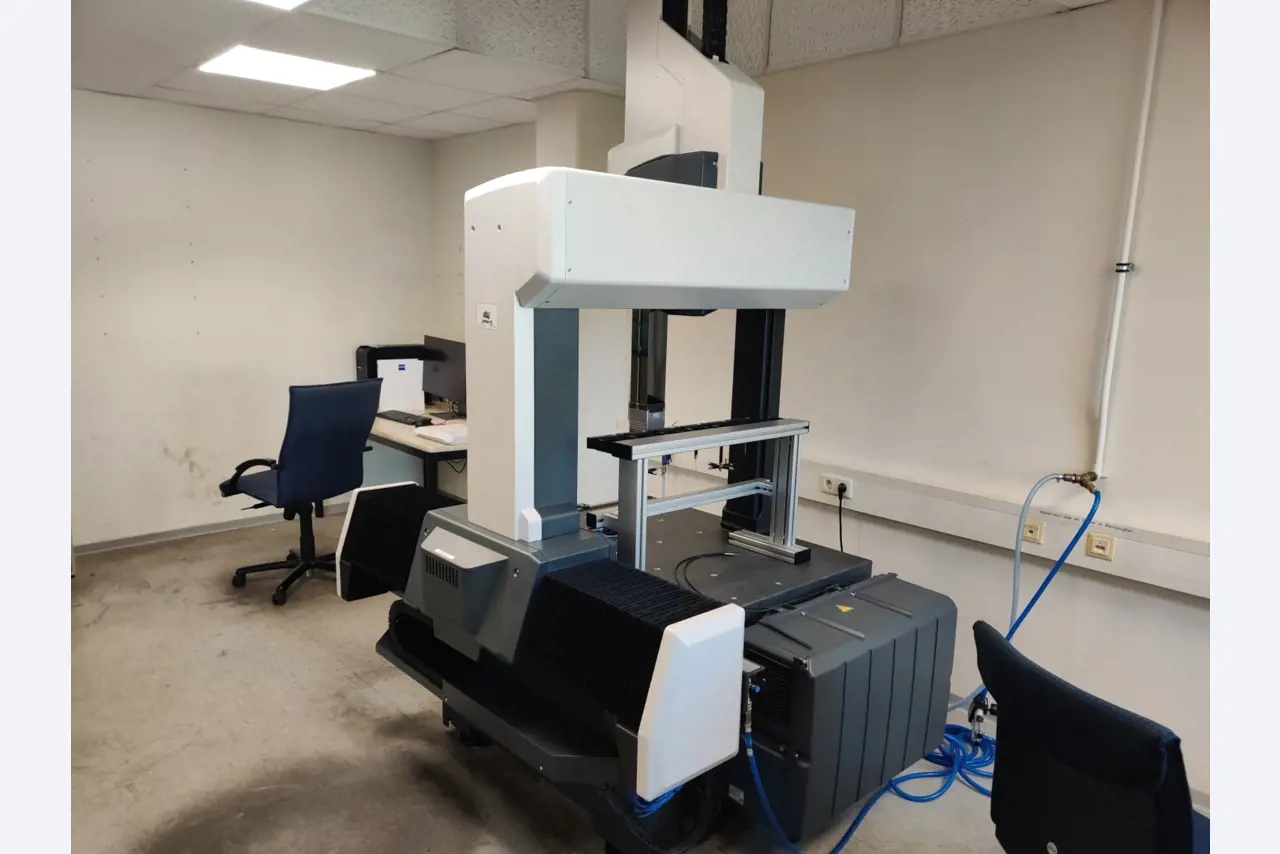

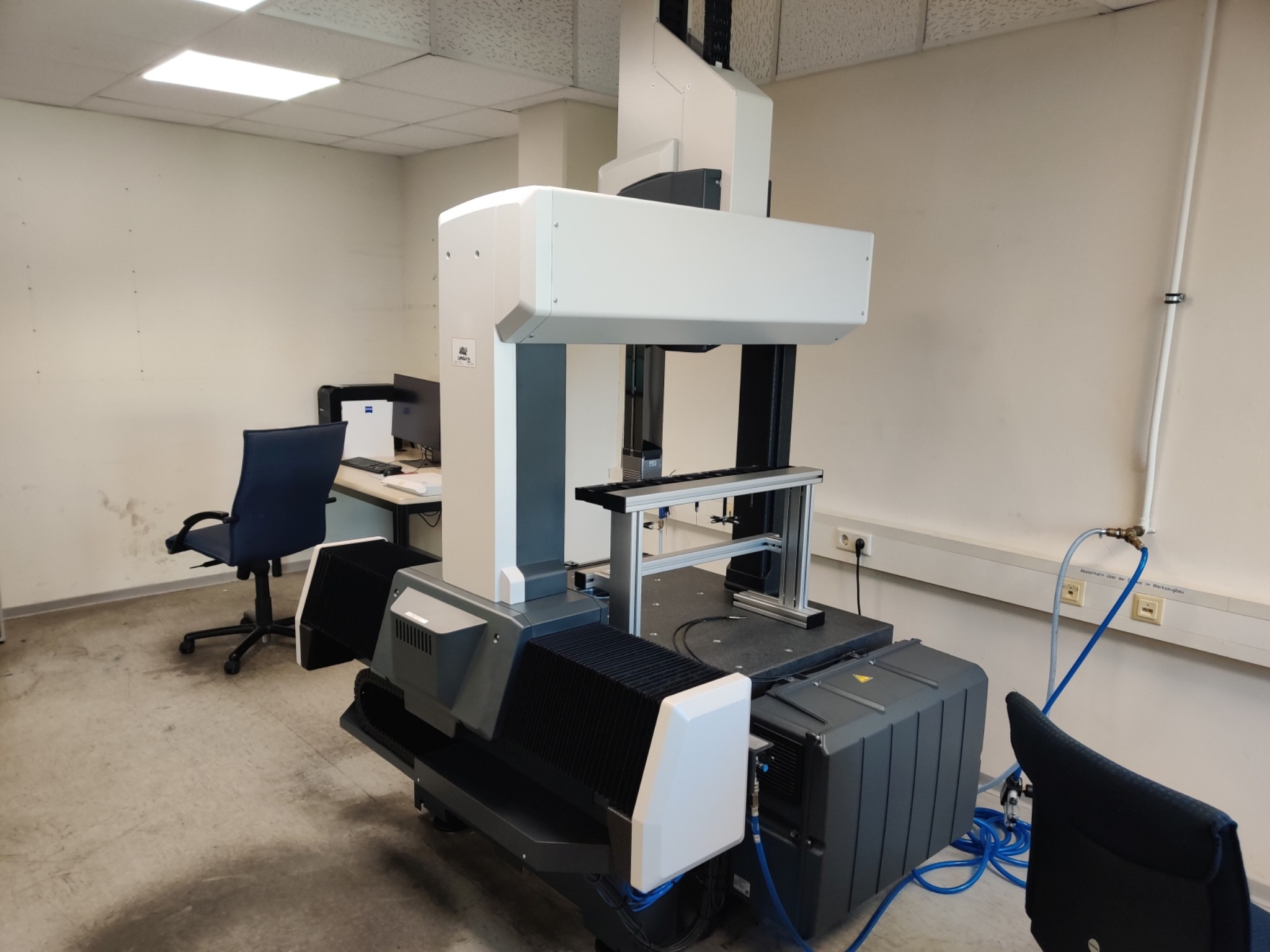

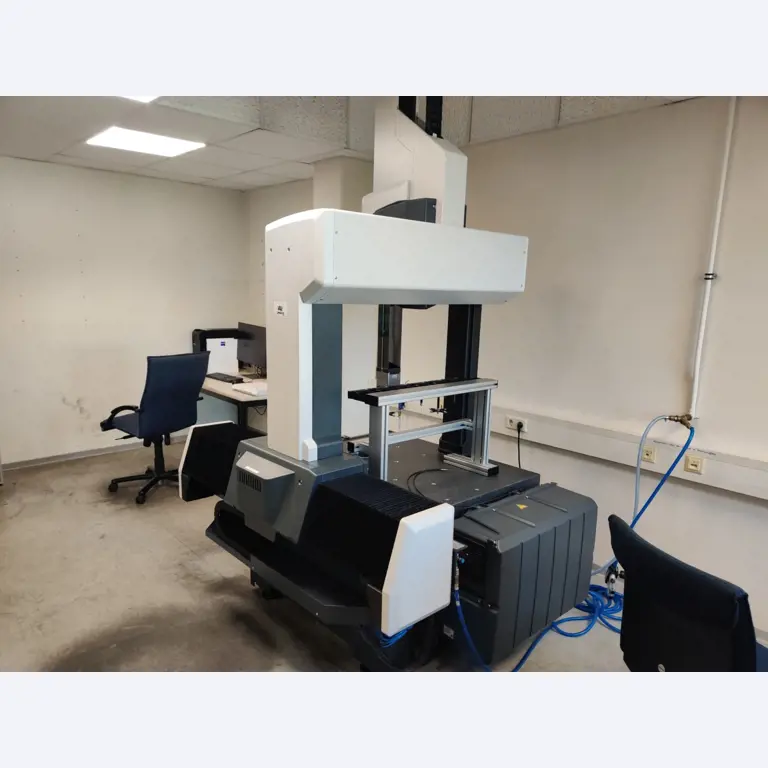

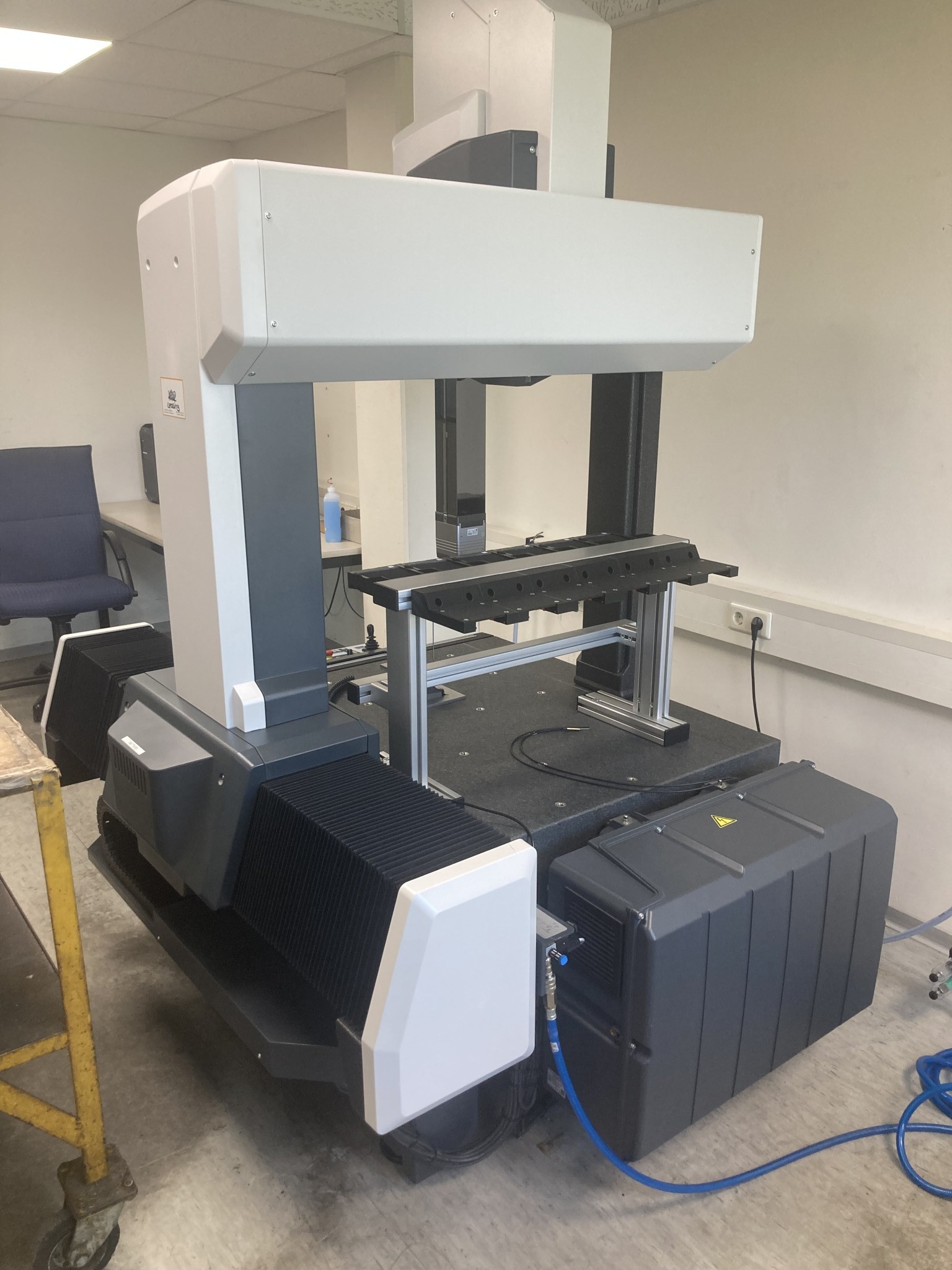

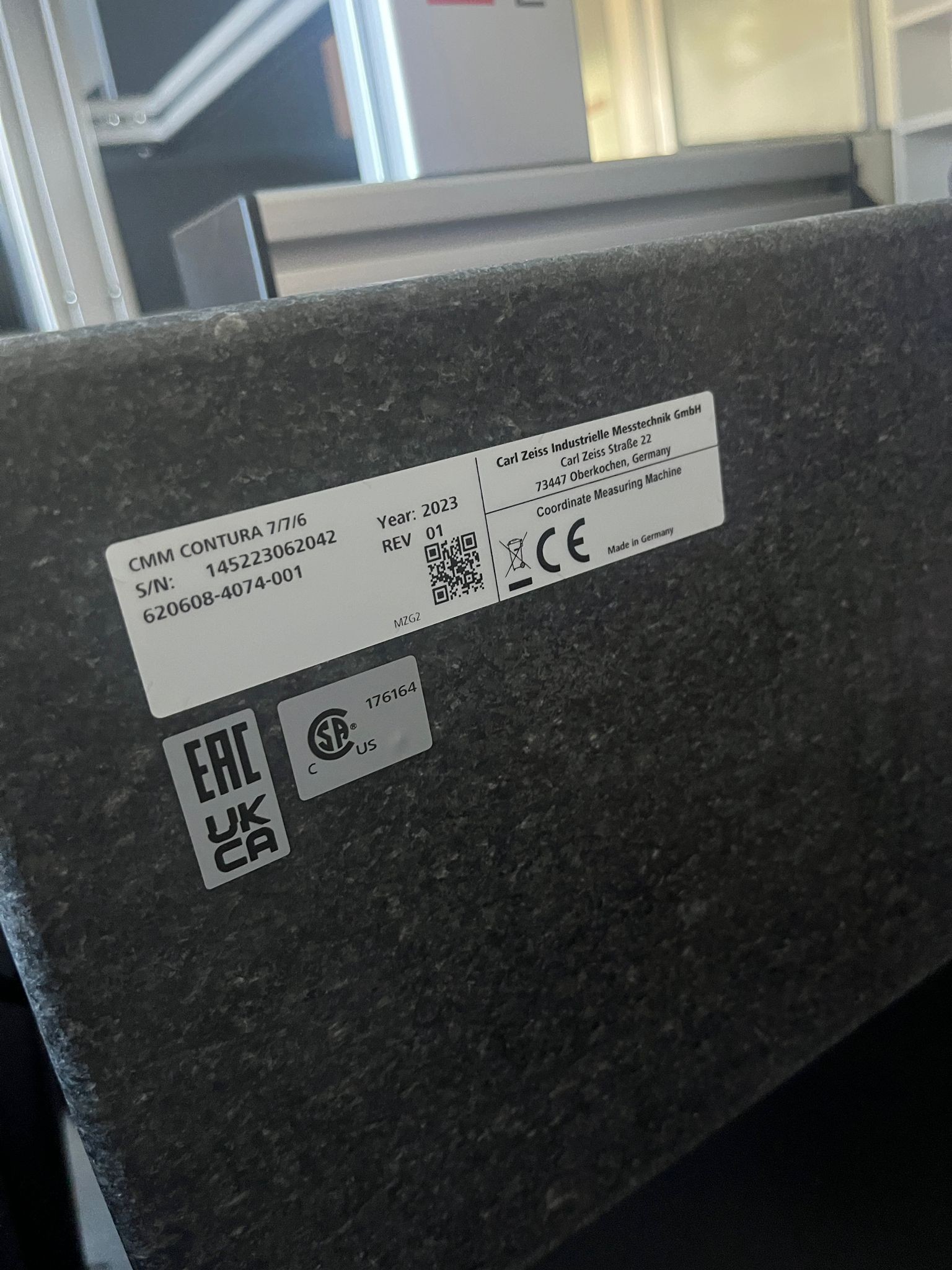

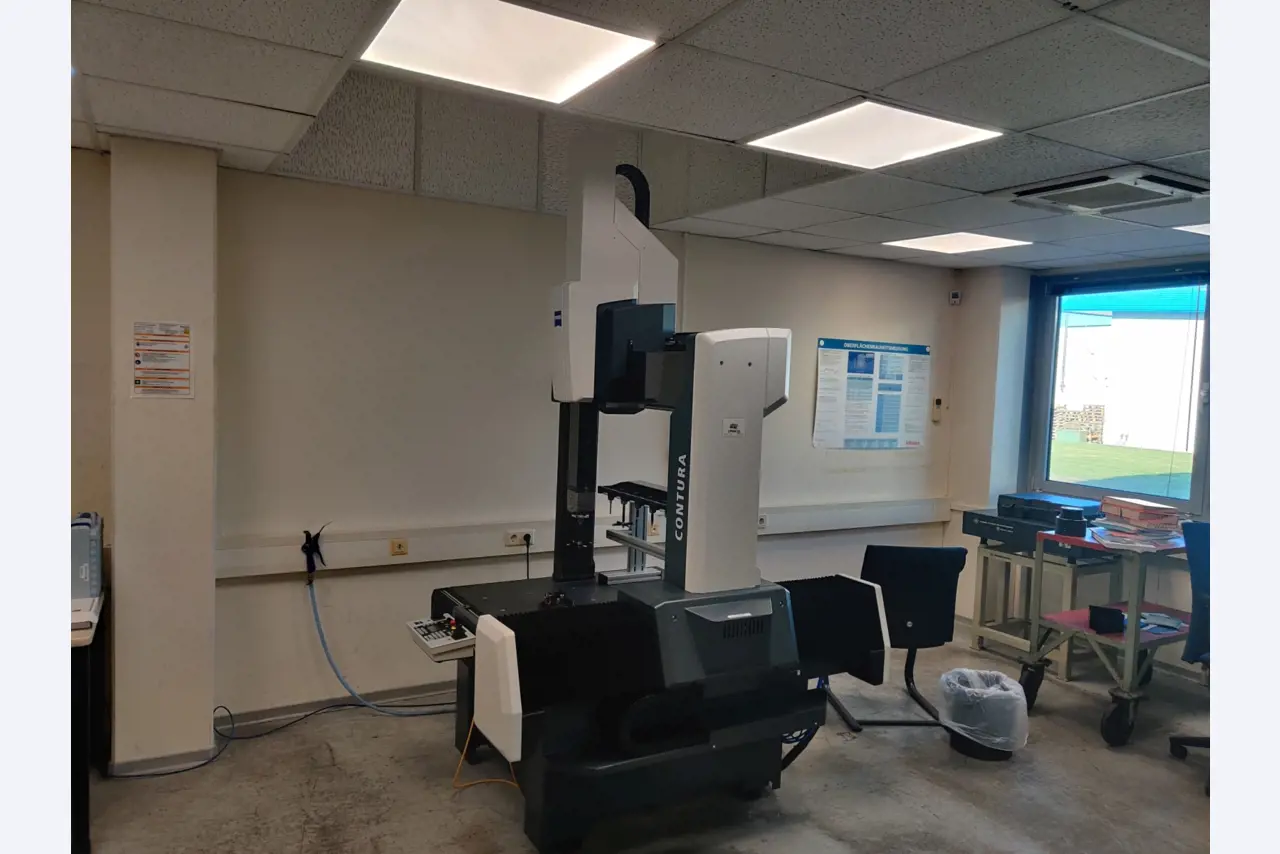

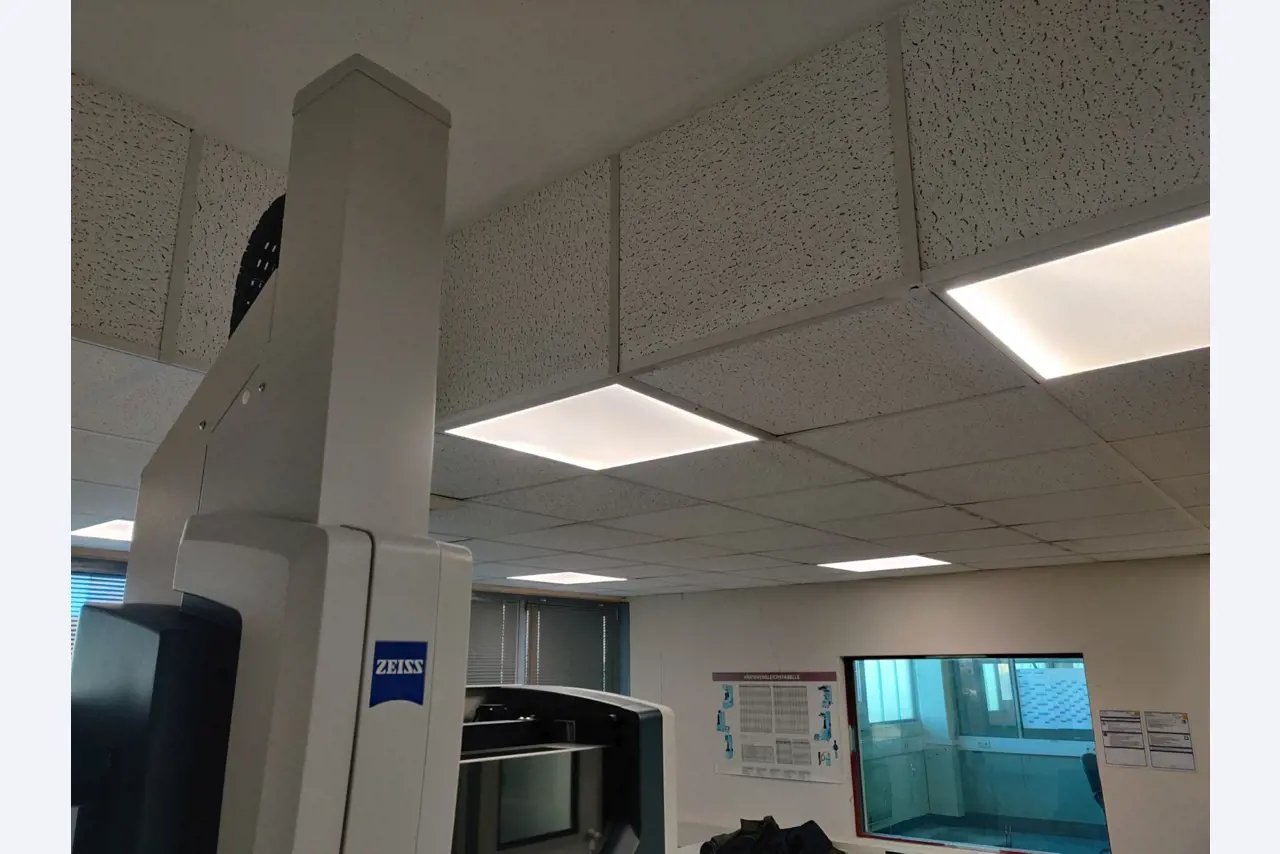

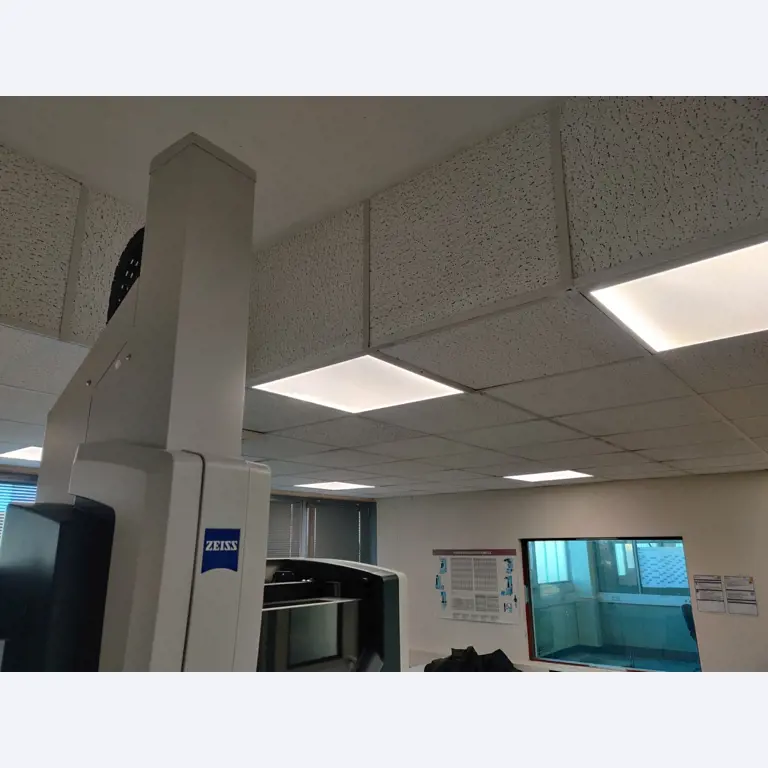

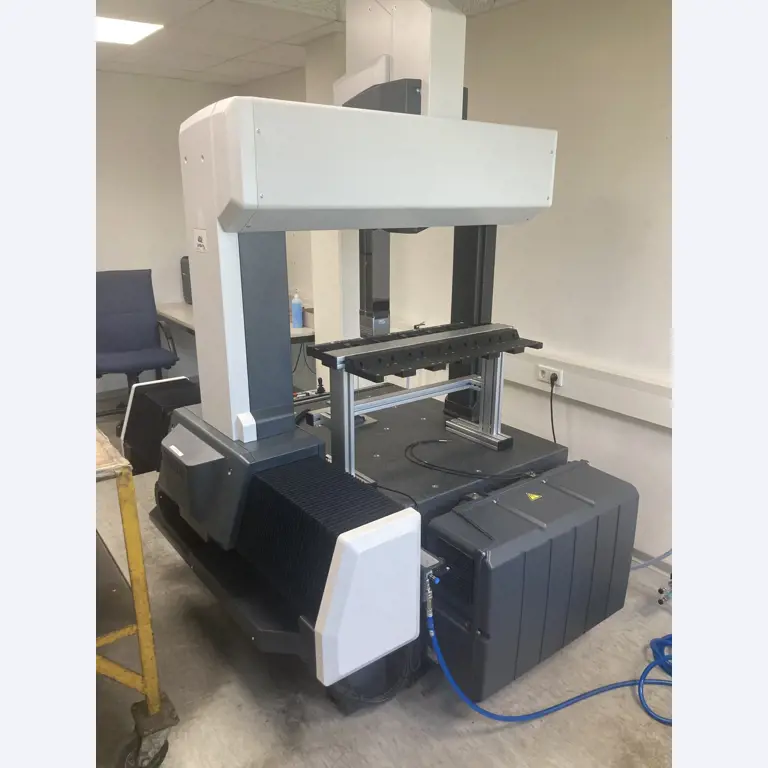

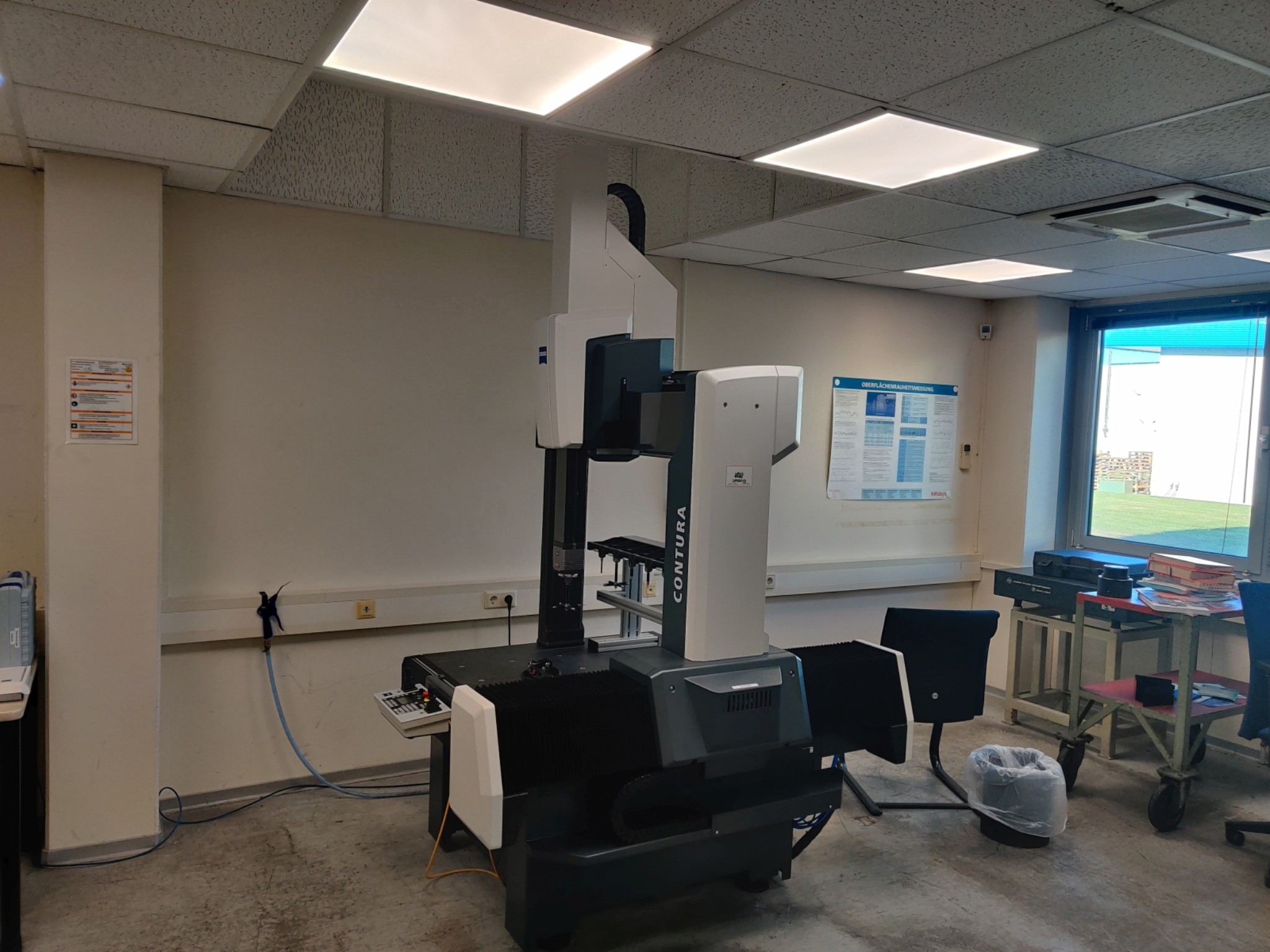

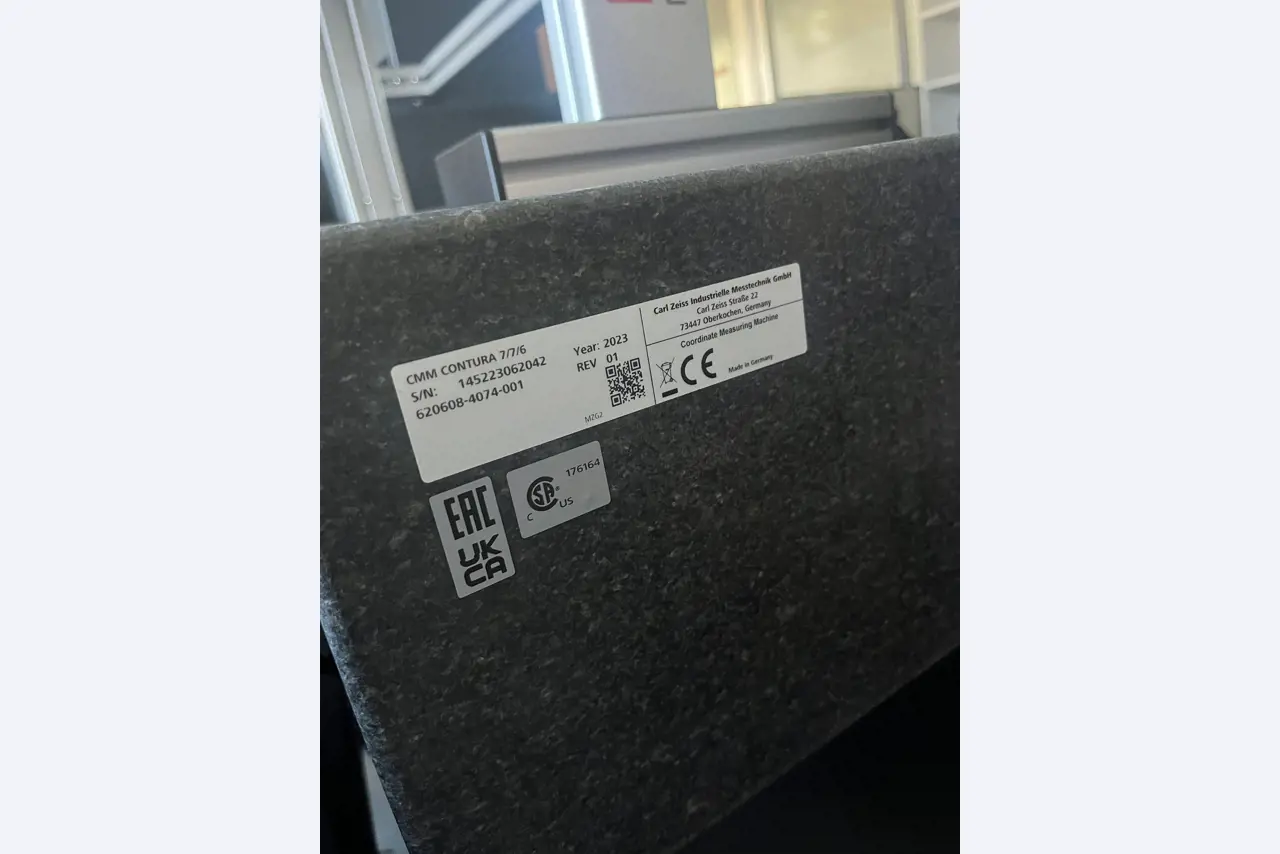

Współrzędnościowa maszyna pomiarowa CNC (CMM) w projektowaniu portali Zeiss CMM CONTURA 7/7/6

Uzupełnienie może ulec zmianie

Objętość pomiarowa X = 700 mm, Y = 700 mm, Z = 600 mm

Poniższe specyfikacje dotyczą:
S1: czujniki aktywne VAST XT gold, VAST XTR gold
S2: czujnik pasywny VAST XXT z RDS

Zakres temperatur 18 - 22 °C
Maksymalne gradienty temperatury 1,0 K/h; 1,5 K/d; 1,0 K/m

Maksymalny dopuszczalny błąd pomiaru długości (MPE) zgodnie z ISO 10360-2:2009
MPE_E0 (3D) = (1,5 + L/350) µm dla S1
MPE_E0 (3D) = (1,7 + L/350) µm dla S2

Maksymalne dopuszczalne odchylenie skanowania (MPE) zgodnie z ISO 10360-4:2000 w maksymalnym dopuszczalnym czasie testu skanowania (MPT)
MPE_THP = 2,0 µm w MPT_tau = 40 s dla S1
MPE_THP = 2,7 µm w MPT_tau = 50 s dla S2

Formularz odchylenia próbkowania pojedynczej sondy zgodnie z ISO 10360-5:2010
MPE_PFTU = 1,5 µm dla S1
MPE_PFTU = 1,7 µm dla S2

Odchylenie pomiaru kształtu zgodnie z ISO 12181:2011 (arkusz VDI/VDE 2617 2.2)
MPE_RONt (MZCI) = 1,5 µm dla S1
MPE_RONt (MZCI) = 1,7 µm dla S2

Wysokość stołu TH = 700 mm

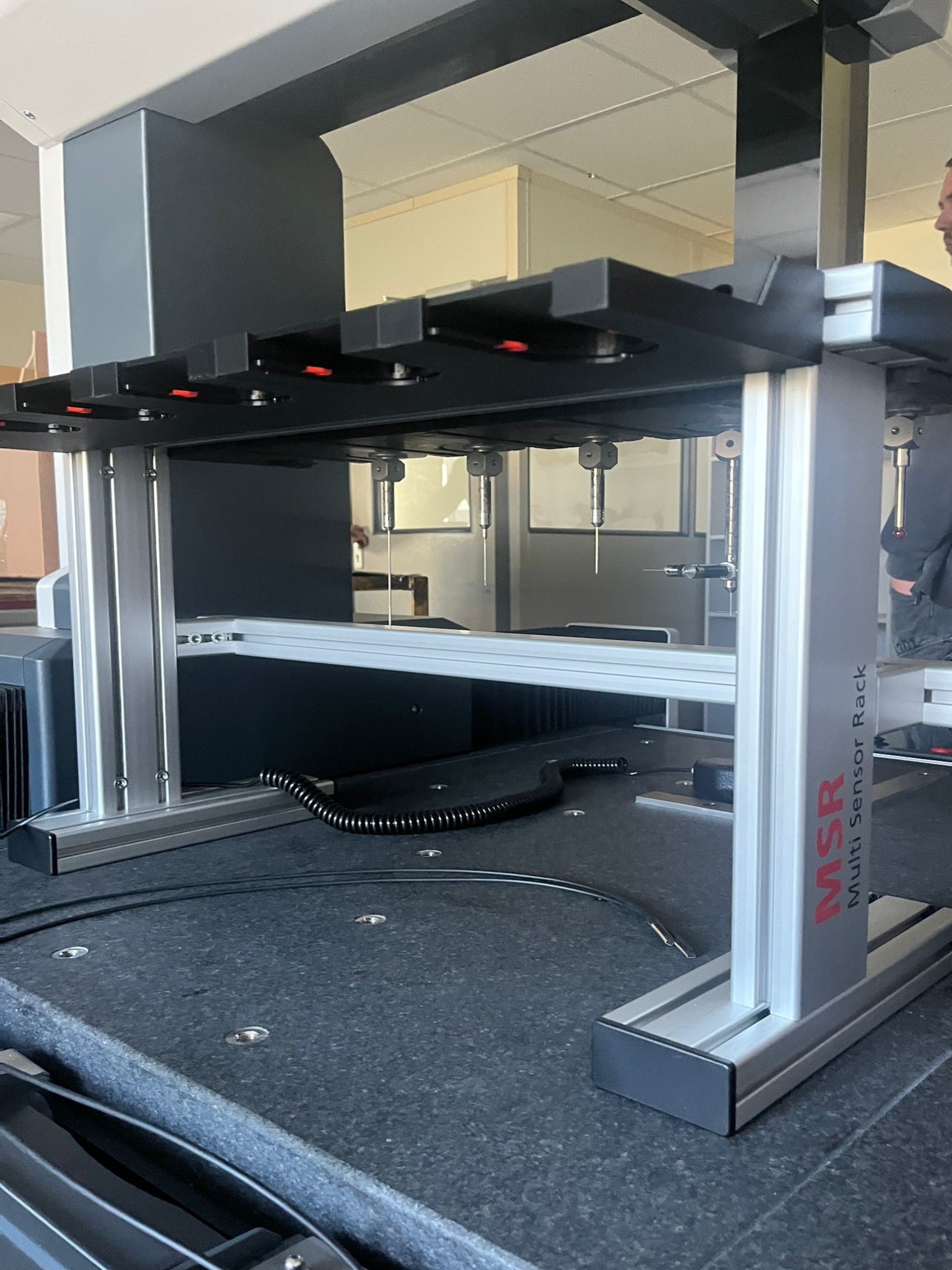

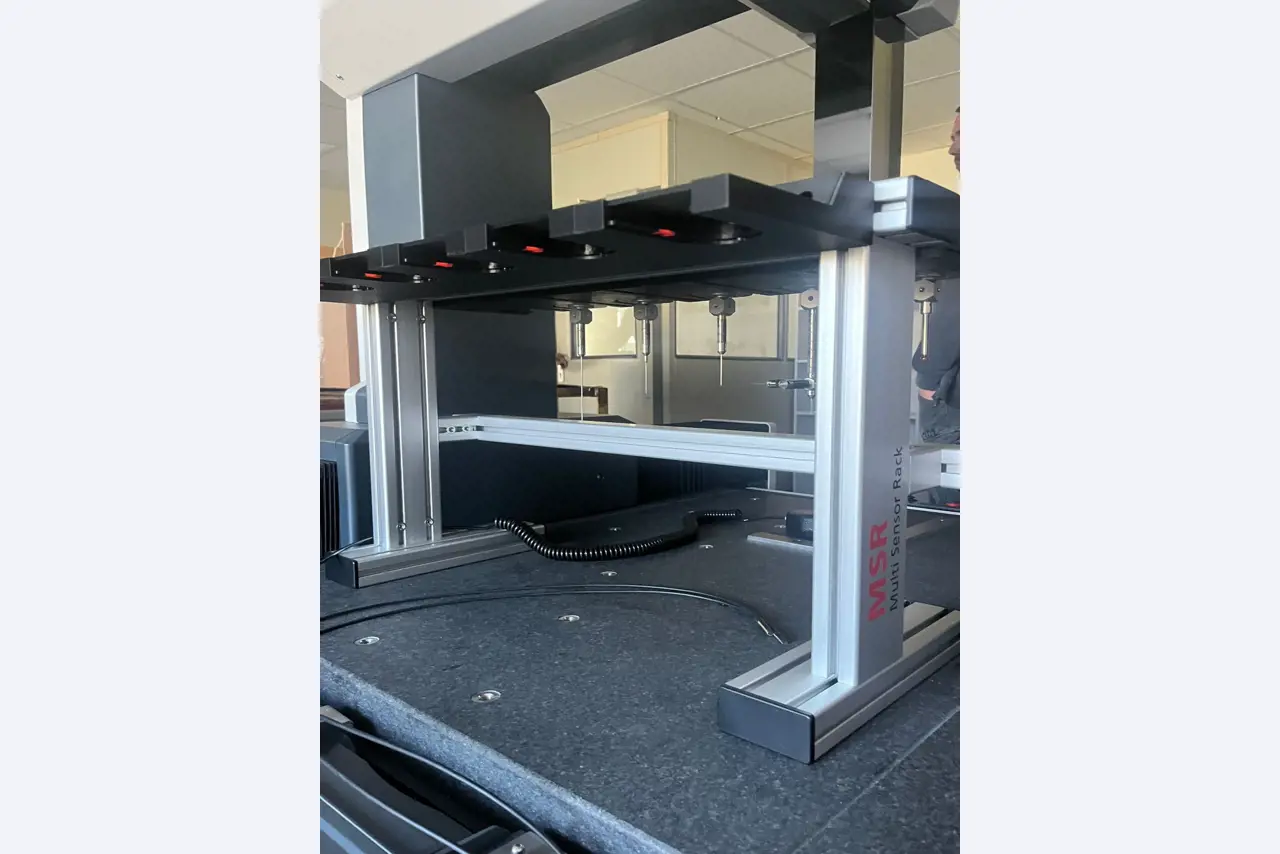

przygotowany dla dotykowych czujników aktywnych i dotykowych czujników pasywnych dla Multi Application Sensor System (masa)

Technologie pomiarowe VAST navigator i/lub VAST XXT (dotykowe skanowanie aktywne i/lub dotykowe skanowanie pasywne)

Uwaga:
Te technologie pomiarowe osiągają optymalną wydajność tylko przy użyciu akcesoriów ZEISS

Zintegrowane sterowanie skanowaniem (ISC) oparte na komputerze PC za pomocą wewnętrznego sterownika C99m
Skale szklano-ceramiczne we wszystkich 3 osiach
Zintegrowane pasywne tłumienie drgań
Technologia AirSaver zmniejszająca zużycie powietrza
Przednia osłona z uchwytem na panel sterowania

Technik Zeiss zdemontował bramę, a cała maszyna została odpowiednio zabezpieczona, zapakowana, przetransportowana i zmagazynowana
. Z przyjemnością prześlemy kopię raportu serwisowego i inspekcji powykonawczej na żądanie.
